電驅動系統主要由驅動電機總成、電機控制器總成和傳動總成組成。驅動電機的主要功能是為新能源汽車提供動力，將電能轉化為旋轉的機械能，主要構成包括定子、轉子、結構組件和殼體；電機控制器總成的作用是基于功率半導體的硬件及軟件設計，對電機的工作狀態進行實時控制，使其按照需要的方向、轉速、轉矩、響應時間工作，主要由功率組件、控制軟件和傳感器組成；傳動總成的作用是將驅動電機的轉速降低、轉矩升高，以保證驅動電機的轉矩、轉速滿足車輛需求，主要由減速器、齒輪組、離合器和半軸組成。

在對電機的工作狀態進行實時控制中離不開電流的實時數據，這個需要電流傳感器進行采樣，來實現閉環控制。本文來簡述一下電流傳感器的應用情況。

01

電流傳感器在逆變器中的應用

在逆變器中UVW三相輸出端，布置了一組電流傳感器，一般情況UVW三相分別設計一個current sensor來檢測，也就是有三個current sensor。也有些逆變器中電流傳感器中設計了兩個current sensor，第三相通過軟件算法來實現，在特斯拉的電驅動中應用了兩個current sensor，在Model S和Model 3均是這種設計方案。

以上霍爾電流傳感器可以選用可編程線性霍爾傳感器加磁環方案實現

可編程線性霍爾傳感器CHA611，幫電流模組補芯

02

電流傳感器原理

電流傳感器中current sensor實現其功能，原理是霍爾效應，本小節來簡述一下其原理的來龍去脈。

霍爾效應是由帶電粒子（如電子）相應電場和磁場的相互作用引起的。更為形象生動的大家可以看下面這個霍爾效應原理動畫圖。

霍爾效應原理動圖畫來源于外網

霍爾效應原理

當導電板連接到帶有電池的電路時，電流開始流動。電荷載體將沿著從板的一端到另一端的線性路徑。電荷載流子的運動導致磁場的產生。當磁體靠近板放置時，電荷載流子的磁場會發生畸變。這擾亂了電荷載流子的直線流動。擾亂電荷載流子流動方向的力稱為洛倫茲力。

由于電荷載流子磁場的畸變，帶負電的電子將偏轉到板的一側，而帶正電的空穴將偏轉到板的另一側。在板的兩側之間會產生一個電位差，稱為霍爾電壓，可以用儀表測量。

霍爾效應和洛倫茲力，藍色箭頭 B 表示垂直穿過導電板的磁場

霍爾效應原理表明：當將載流導體或半導體引入垂直磁場時，可以在電流路徑成直角的位置測量電壓。

霍爾電壓表示為 VH 由公式給出：

霍爾電壓公式

VH—— 是導電板上的霍爾電壓

I ——是流過傳感器的電流

B—— 是磁場強度

q ——是電荷

n ——是每單位體積的電荷載流子的數量

d ——是傳感器的厚度

霍爾效應傳感器原理

當傳感器周圍的磁通密度超過某個預設閾值時，傳感器會檢測到它并產生稱為霍爾電壓 VH 的輸出電壓。具體的原理如下圖所示。

霍爾效應傳感器基本上由一塊薄薄的矩形 p 型半導體材料組成，例如砷化鎵 (GaAs)、銻化銦 (InSb) 或砷化銦 (InAs)，其自身通過連續電流。

霍爾效應傳感器原理圖

當霍爾效應傳感器放置在磁場中時，磁通量線對半導體材料施加一個力，使載流子、電子和空穴偏轉到半導體板的任一側。電荷載流子的這種運動是它們穿過半導體材料時所經歷的磁力的結果。

當這些電子和空穴向側面移動時，由于這些電荷載流子的積累，在半導體材料的兩側之間會產生電位差。然后，電子通過半導體材料的運動受到與其成直角的外部磁場的影響，這種影響在扁平矩形材料中更大。

霍爾效應提供有關磁極類型和磁場大小的信息。例如，南極會使設備產生電壓輸出，而北極則不會產生任何影響。通常，霍爾效應傳感器和開關設計為在不存在磁場時處于“關閉”狀態（開路狀態）。它們只有在受到足夠強度和極性的磁場時才會“打開”（閉路條件）。

霍爾效應傳感器

在最簡單的形式中，傳感器作為模擬傳感器工作，直接返回電壓。在已知磁場的情況下，可以確定其與霍爾板的距離。使用傳感器組，可以推斷出磁體的相對位置。

通常，霍爾效應傳感器與允許設備以數字（開/關）模式運行的電路相結合，并且在此配置中可能被稱為開關。下圖為包含兩個磁鐵的輪子經過霍爾效應傳感器，可以明顯的看到燈的變化。

包含兩個磁鐵的輪子經過霍爾效應傳感器

大多數霍爾效應器件不能直接切換大型電氣負載，因?yàn)樗鼈兊妮敵鲵?qū)動能力非常小，大約為 10 到 20mA。對于大電流負載，在輸出中添加一個集電極開路（電流吸收）NPN 晶體管。如下圖所示：

典型的霍爾效應開關圖

該晶體管在其飽和區域中作為 NPN 灌電流開關工作，只要施加的磁通密度高于“ON”預設點的磁通密度，就會將輸出端子短接到地。

輸出開關晶體管可以是發射極開路晶體管、集電極開路晶體管配置或兩者都提供推挽輸出類型配置，該配置可以吸收足夠的電流以直接驅動許多負載，包括繼電器、電機、LED 和燈。

霍爾效應傳感器可提供線性或數字輸出。線性（模擬）傳感器的輸出信號直接取自運算放大器的輸出，輸出電壓與通過霍爾傳感器的磁場成正比。該輸出霍爾電壓為：

霍爾電壓公式

V H——是以伏特為單位的霍爾電壓

R H——是霍爾效應系數

I——是流過傳感器的電流，單位為安培

t——是傳感器的厚度，單位為 mm

B——是特斯拉的磁通量密度

線性或模擬傳感器提供連續的電壓輸出，該輸出隨強磁場增加而隨著弱磁場減少。在線性輸出霍爾效應傳感器中，隨著磁場強度的增加，來自放大器的輸出信號也會增加，直到它開始因施加電源的限制而飽和。

磁場的任何額外增加都不會對輸出產生影響，但會使其更加飽和。

霍爾傳感器測量方法--磁場的運動路徑

霍爾效應傳感器由磁場激活，在許多應用中，該設備可以通過連接到移動軸或設備的單個永磁體來操作。有許多不同類型的磁鐵運動，例如“正面”、“側身”、“推拉”或“推-推”等感應運動。

使用每種類型的配置，以確保最大靈敏度，磁通線必須始終垂直于設備的感應區域，并且必須具有正確的極性。

此外，為了確保線性，需要高場強磁鐵，以便為所需的運動產生較大的場強變化。檢測磁場有多種可能的運動路徑，以下是使用單個磁體的兩種更常見的傳感配置：正面檢測和側向檢測。

霍爾傳感器測量方法--正面檢測

顧名思義，“正面檢測”要求磁場垂直于霍爾效應傳感設備，并且為了檢測，它直接朝向有源面接近傳感器。一種“正面”的方法。

這種正面方法會產生一個輸出信號VH，它在線性器件中表示磁場強度，即磁通量密度，它是距霍爾效應傳感器的距離的函數。距離越近，磁場越強，輸出電壓越大，反之亦然。

線性器件還可以區分正磁場和負磁場。非線性裝置可以在遠離磁鐵的預設氣隙距離處觸發輸出“ON”，以指示位置檢測。

霍爾傳感器測量方法--側身檢測

第二種傳感配置是“橫向檢測”。這需要在霍爾效應元件的表面上橫向移動磁鐵。

當磁場在固定氣隙距離內穿過霍爾元件的表面時，側向或滑過檢測對于檢測磁場的存在很有用，例如，計算旋轉磁鐵或電機的旋轉速度。

根據磁場通過傳感器零場中心線時的位置，可以產生表示正輸出和負輸出的線性輸出電壓。這允許定向運動檢測，它可以是垂直的也可以是水平的。

霍爾傳感器--位置檢測器

根據設備的類型（無論是數字的還是線性的），有許多不同的方法可以將霍爾效應傳感器連接到電氣和電子電路。一個非常簡單且易于構建的實例如下圖：

位置檢測器

當不存在磁場（0 ）時，正面位置檢測器將“關閉”。當永磁體南極（正高斯）垂直移動到霍爾效應傳感器的有效區域時，設備將“打開”并點亮 LED。一旦切換“ON”，霍爾效應傳感器將保持“ON”。

霍爾傳感器優缺點

優點

霍爾效應傳感器可以用作電子開關。

這種開關的成本低于機械開關，而且更可靠。

它的工作頻率最高可達 100 kHz。

它不會受到觸點反彈的影響，因?yàn)槭褂昧司哂袦蠊δ艿墓虘B(tài)開關而不是機械觸點。

由于傳感器采用密封包裝，因此不會受到環境污染物的影響。因此，它可以在惡劣的條件下使用。

對于線性傳感器（用于磁場強度測量），霍爾效應傳感器：

可以測量范圍廣泛的磁場；

可以測量北極或南極磁場；

可以是平的；

那么，霍爾傳感器該如何選型呢，我們來看一下下面介紹：

霍爾開關& 鎖存

磁傳感器中，利用霍爾效應原理制成的傳感器被稱為霍爾傳感器?；魻栭_關是將霍爾元件的輸出與設定的閾值進行比較，并輸出高低電平信號。按照對磁通密度極性和變化的要求，可具體分為單極型，全極型和鎖存型。

單極型

只對單個磁極（N極或S極）有響應。

全極型

對單個磁極皆有響應，不區分N極或S極，便于安裝。

鎖存型

必須跨越0 Gauss點，以實現開關動作，同時需要N極和S極。

單極型

霍爾開關& 鎖存

全極型

位置傳感器

線性位置檢測通過線性霍爾IC實現。線性霍爾IC的輸出電壓與穿過其本身的磁場強度成正比，在靜態(無磁場)時，靜態輸出電壓等于工作電壓的一半，根據磁場特性和強度其輸出電壓上升或下降。通過磁場強度的變化可以得知相應位置數據的改變，輸出電壓與感應到的磁場極性和強度的關系固定。

輸出曲線

內部結構示意圖

線性位置

速度傳感器

齒輪輪速傳感器一般通過傳感器附加背磁的方式實現。在齒輪旋轉過程中，由于運動而施加在芯片表面磁感應強度發生規律性交變，IC通過采樣、放大和比較，最終輸出數字開關波形。

應用示意圖

輸出波形

齒輪輪速傳感器

磁性電流傳感器

磁性電流傳感器由精密、低失調的線性霍爾傳感器電路組成，其輸出電壓與產生磁場的電流成正比。200A以上的應用，通常采用傳統型采樣方式，大電流穿過外加磁環。200A以下的應用， 現多采用單片集成型，大大節省了方案成本和體積。

傳統型

單片集成型

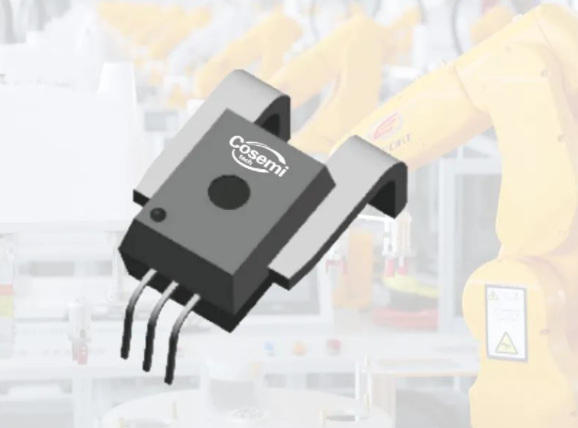

大電流集成型

以上芯片型號由意瑞半導體提供：

意瑞半導體是一家新銳半導體解決方案供應商。2014 年成立于上海紫竹國家高科技園區，是獲國家批準的高新技術企業。

公司研發團隊有著十五 以上汽車電子 IC 開發經驗，團隊之前開發的芯片被廣泛應用在德國、法國、意大利和美國等歐美系車型。

公司 80% 為研發人員，全部產品自有開發，并申請相關專利。公司各類產品出貨量累計超 6億顆，芯片已經走出國門遠銷海外。

公司致力于為客戶提供汽車電子、工業控制及民用消費類 IC 解決方案 。從 傳感器 技、汽車電子， 工業控制到能源管理；從工作到娛樂，意瑞半導體都將努力奉獻。

每位意瑞人堅持：客戶體驗永遠是第一位的！意瑞半導體相信科技讓生活更美好 !
