輪邊電機橋指的是一種電機橋，它取消了橋殼和半軸的結構。驅動電機被安裝在車輪旁邊，整體橋的剛性仍然保持著，可以采用鋼板彈簧懸掛，也可以使用氣囊減震和螺旋彈簧加減震筒的結構。然而，由于取消了橋包和橋殼以及半軸，這種結構在機構空間和重量上得到了顯著的減輕。

1、奔馳重卡輪邊電驅橋

因?yàn)槠浼啥雀?，這種結構的重量與傳統車橋幾乎相當，并且基本上不存在顯著的簧下質量問題。經過第三代的發展，它已經完全擺脫了傳統車橋改造的痕跡，成為一種非常專用的電驅橋結構。請注意以下內容。

優點：

a: 取消了中央機械式差速器，減重80-100公斤；

b: 取消了橋殼和半軸等結構，進一步減重；

c: 機械傳動鏈更短，動力傳遞效率更高。

缺點：電子差速器的響應時間以及扭矩分配的控制算法和策略是電控系統的重要關注點和挑戰

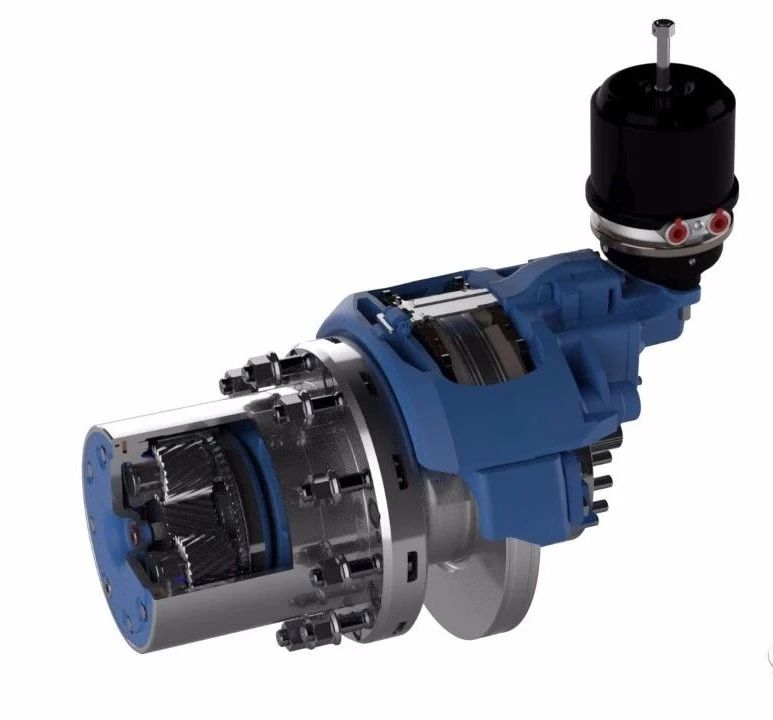

▲奔馳輪邊電驅橋，由ZF AVE130改造而來

▲奔馳電動卡車

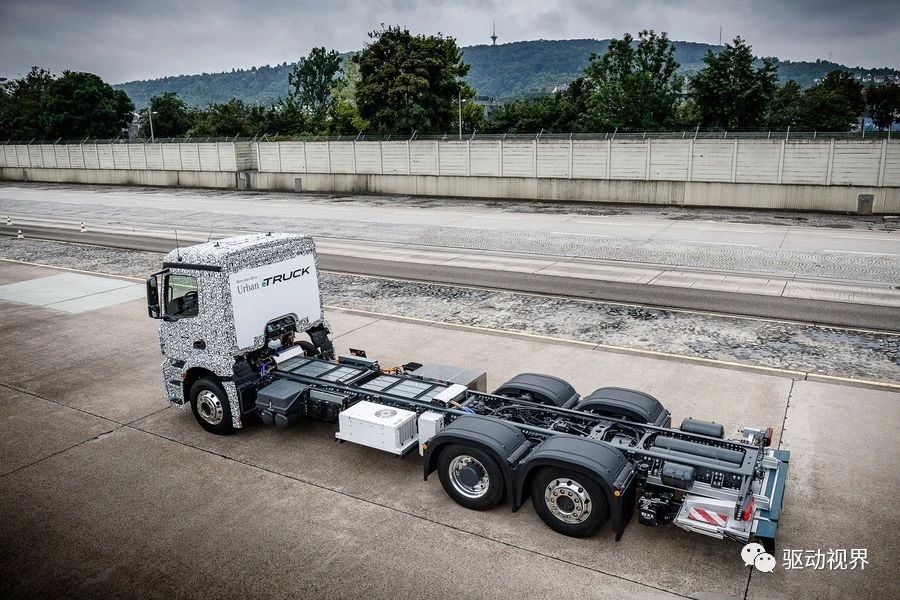

▲奔馳電動卡車底盤

▲奔馳電動卡車底盤

▲奔馳電動卡車底盤（6×2）

▲奔馳電動卡車底盤

▲奔馳電動卡車底盤

2、ZF輪邊電驅橋

ZF輪邊電驅橋是一個典型的例子：它將兩個驅動電機分別布置在車橋的兩側，通過側減速器和輪邊減速器來實現減速和增扭，從而驅動車輪。

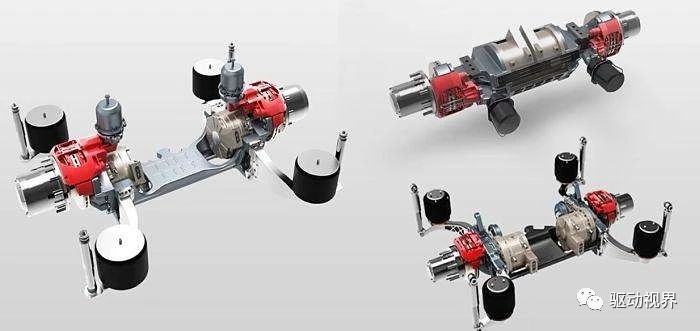

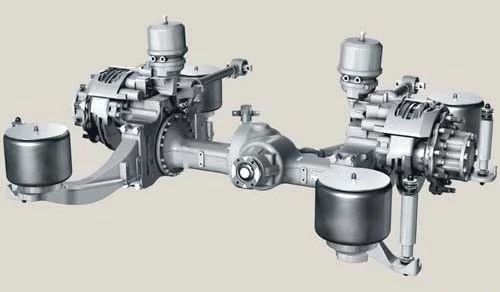

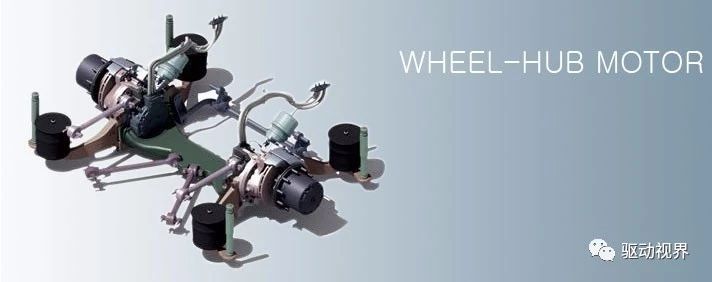

▲ZF輪邊電驅橋，低地板后驅，氣囊減震

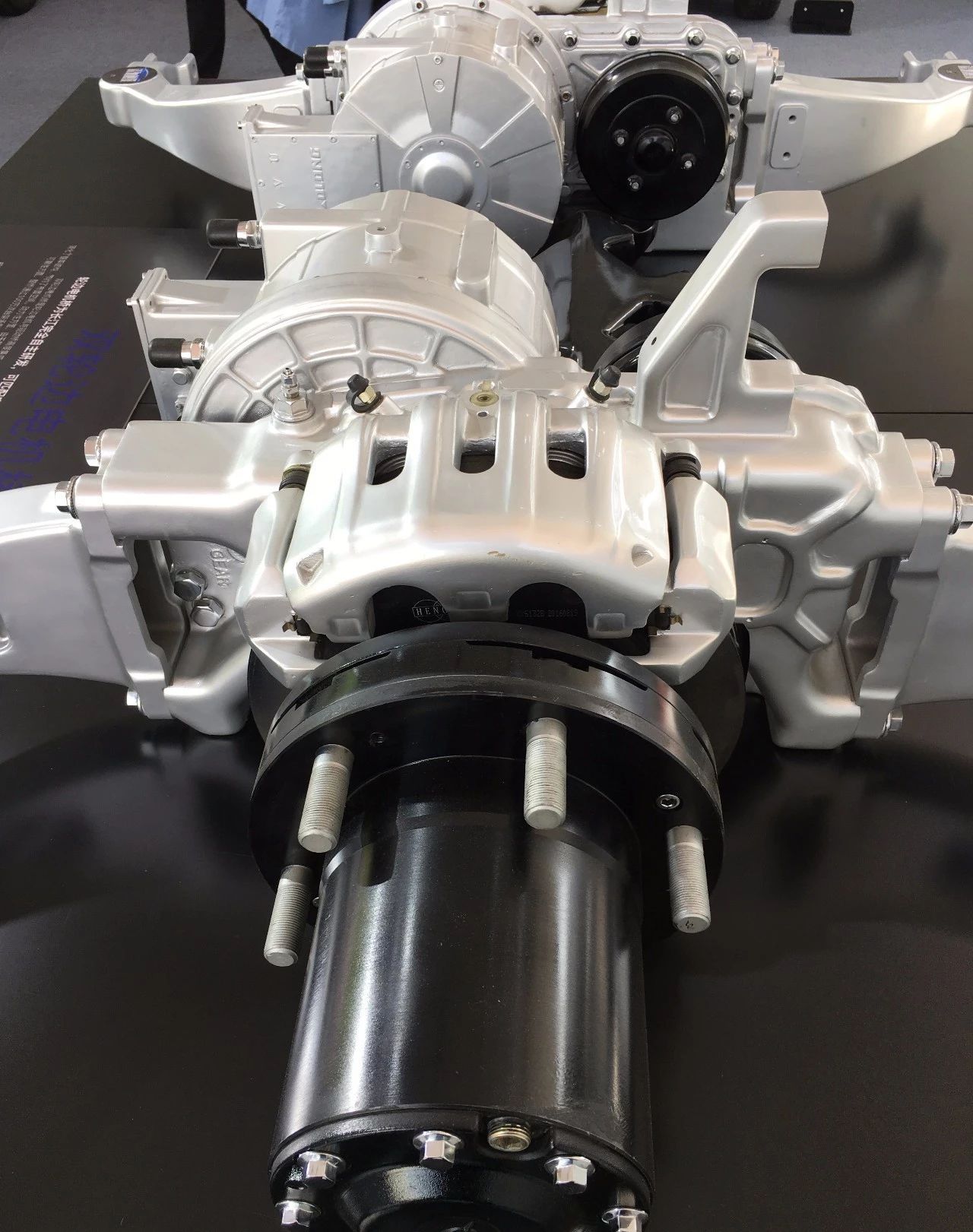

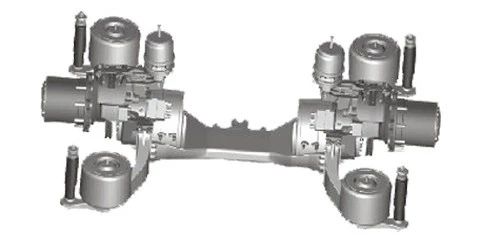

▲ZF輪邊電驅橋

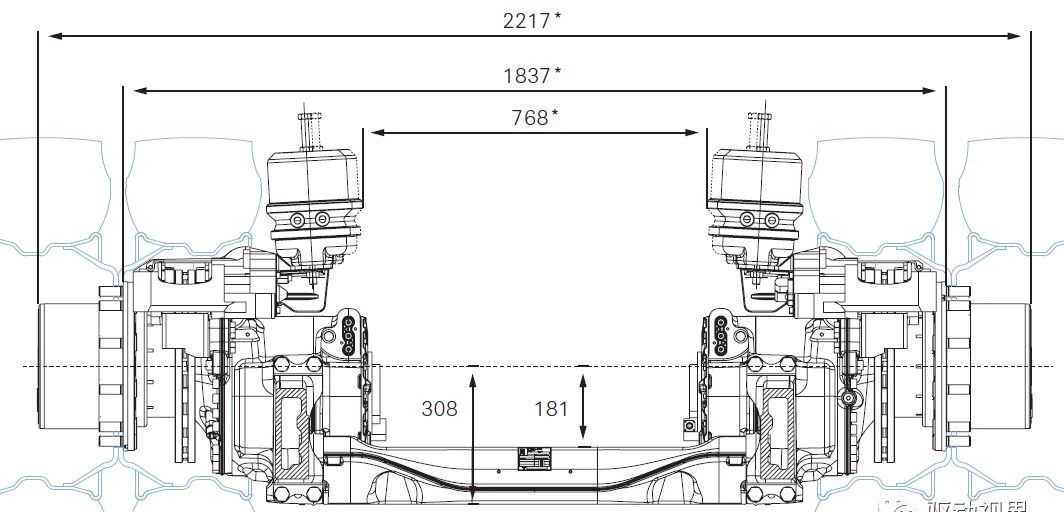

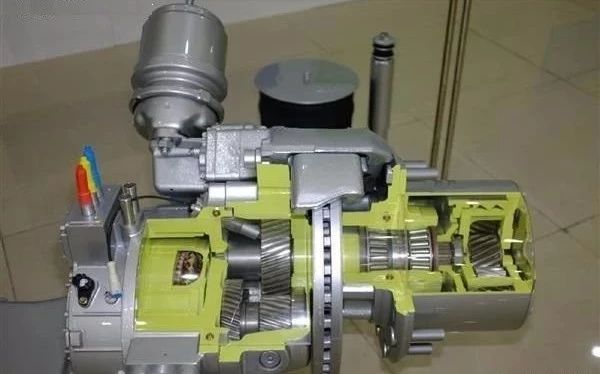

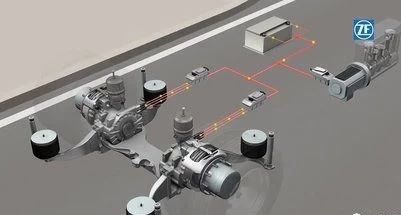

▲ZF AVE130布置圖

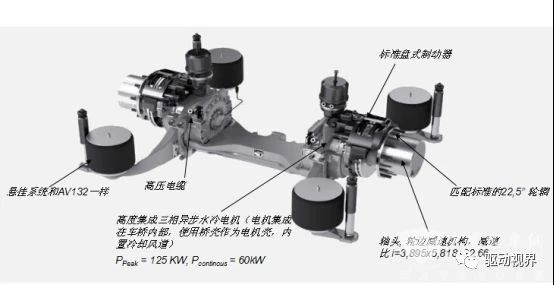

▲ZF AVE130技術匹配說明

ZF AVE130電驅動橋脫胎于低地板門式客車橋AV 132（中央主減）：

▲ZF供應AV132 整個車橋系統

和AVN 132（偏置主減）：

▲ZF AVE130參數

▲ZF輪邊電驅橋在底盤上的布置

如下是ZF用在乘用車和輕型商用車上的扭力梁式半獨立懸掛輪邊電驅橋，優點是簧下質量問題得到一定程度的改善，操控性和平順性有所提升。

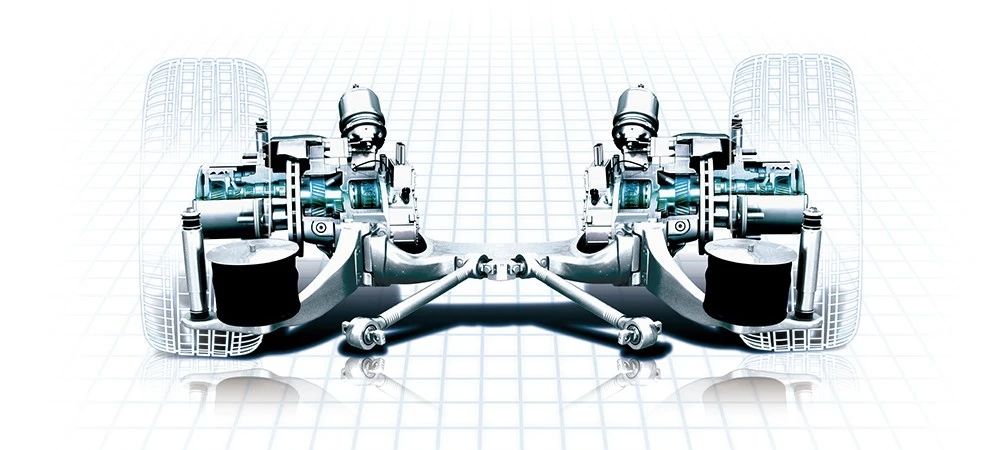

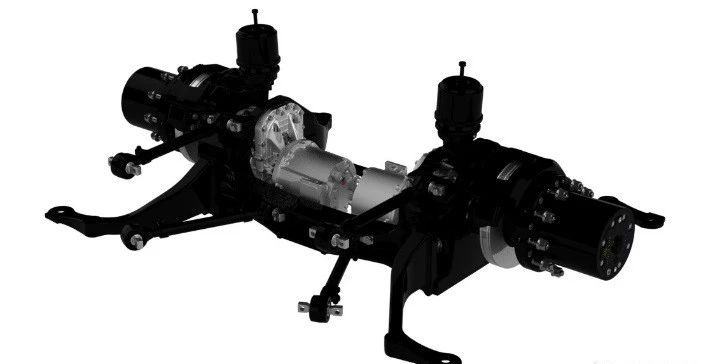

▲ZF集成扭力梁輪邊電驅橋在整車上的底盤布置

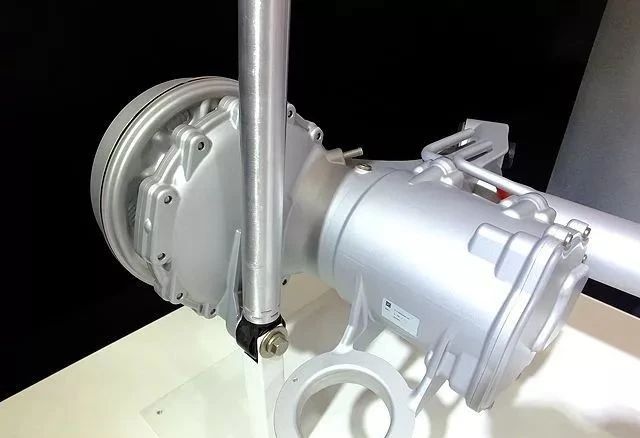

▲ZF集成扭力梁輪邊電驅橋輪邊部分特寫

輪邊電驅動電動扭轉梁(eTB)是采埃孚(ZF)研發的另一項電驅技術，它將半獨立懸掛系統與傳動系統集成為一體，左右輪各擁有一套緊湊的驅動系統，將變速器和電機集成在一個單獨的鋁制外殼中。

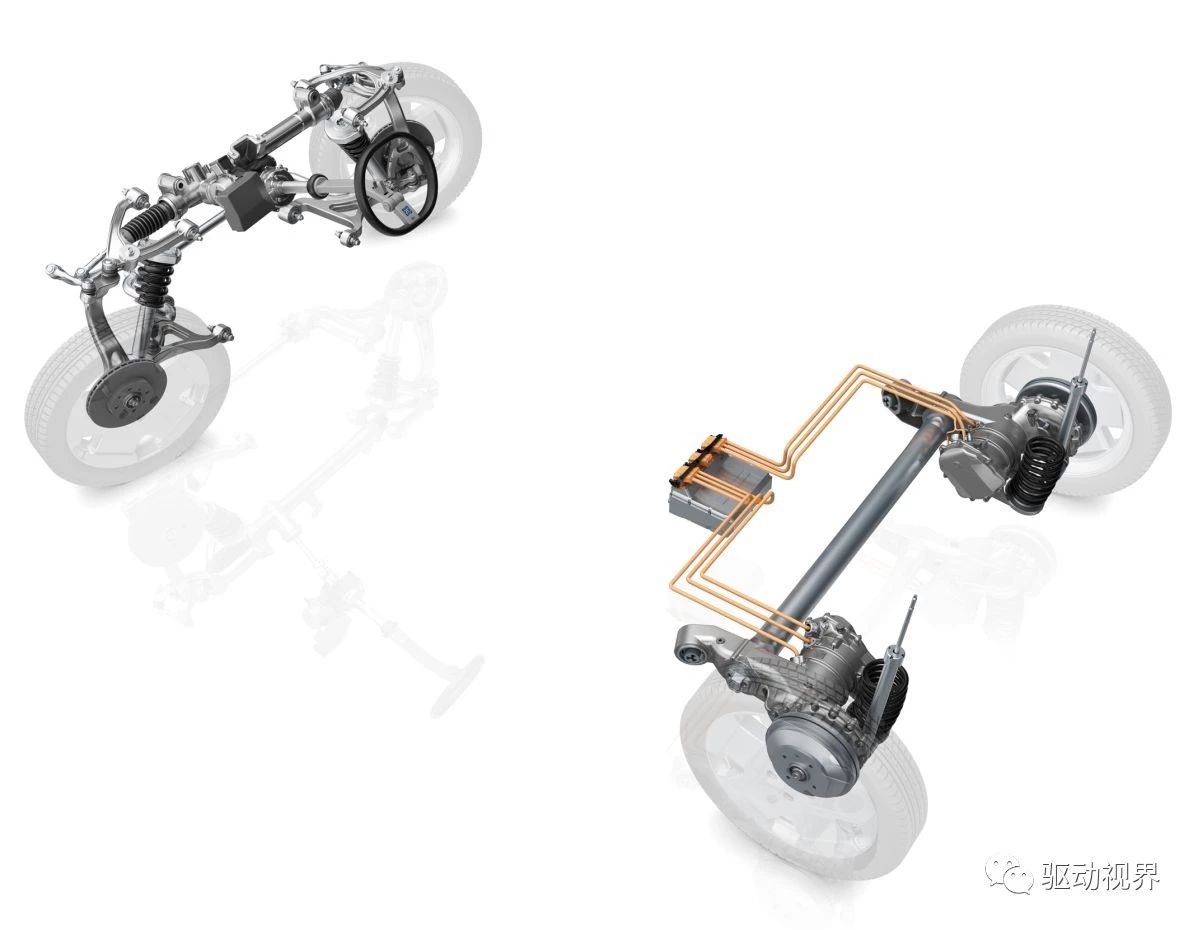

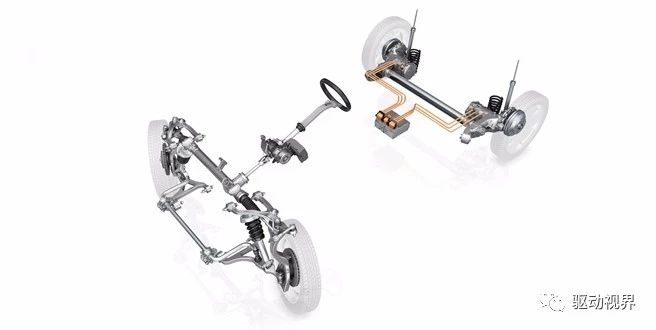

▲ZF集成扭力梁輪邊電驅橋整車布置

采埃孚輪邊電驅后橋 (eTB)，在靠近輪子的后橋上集成了兩個功率強大的電動馬達，每個電機的功率為 40千瓦，以確保 IRC 的零排放驅動。

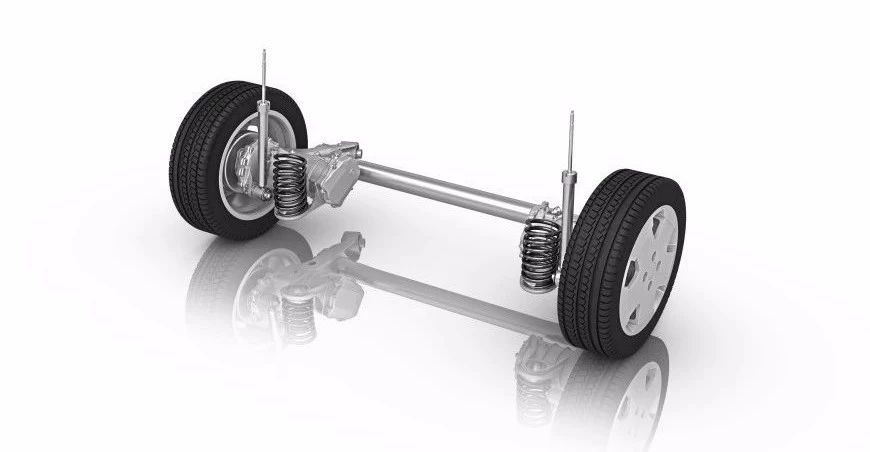

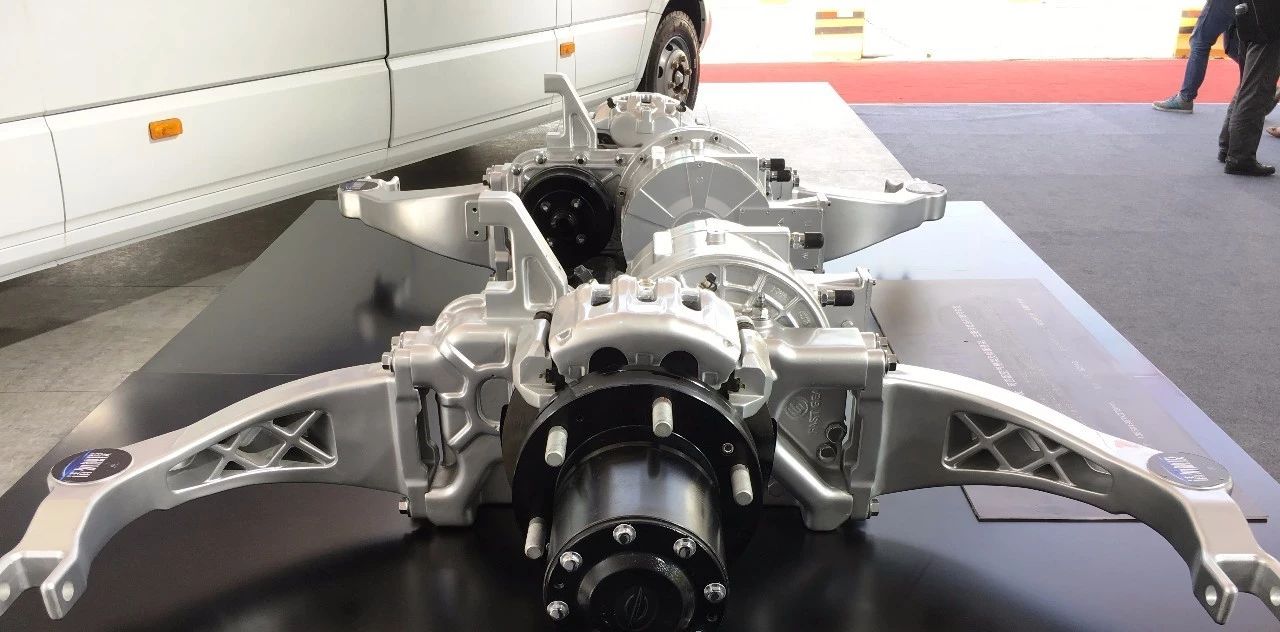

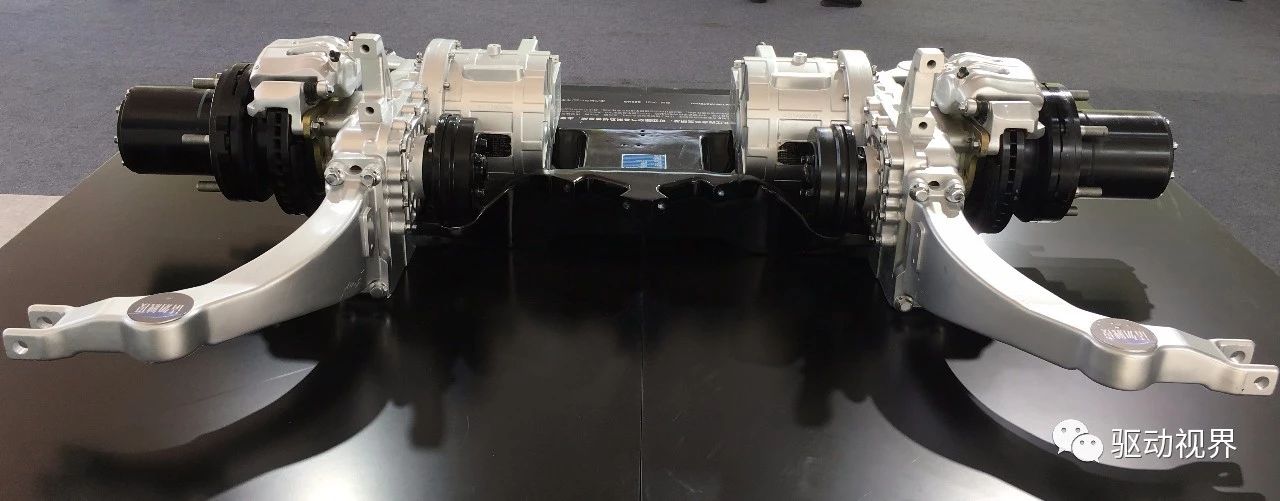

▲ZF集成扭力梁輪邊電驅橋整體展示

這套輪邊電驅系統既不同于前輪的麥弗遜電驅，也不同于整體式后電驅橋，而是將電驅后橋和扭力梁集成在一起。

▲ZF集成扭力梁輪邊電驅橋展品

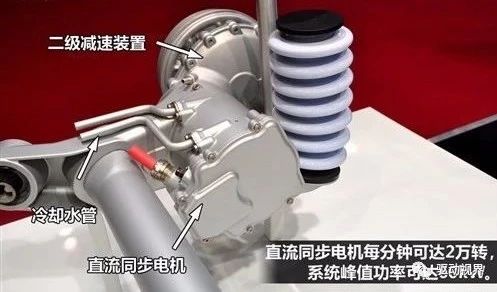

該輪邊電驅橋具有兩個直流同步電機，每個電機的轉速可達2萬轉/分鐘。這兩個電機通過二級減速裝置來驅動車輪轂，同時采用水冷的冷卻方式。整個系統的峰值功率可達60kW。與輪轂電機相比，這些電機的位置更加靠近扭轉梁，從而降低了簧下質量。

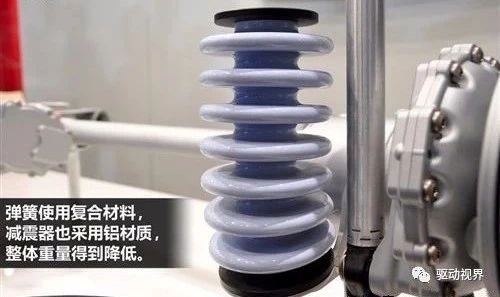

▲ZF集成扭力梁輪邊電驅橋輪邊部分和滑柱、螺簧俯視圖

通過減速器后，最終傳遞到車輪上的扭矩可達到1400牛·米，使得最高車速可達到150公里/小時。此外，兩個電機還具備獨立驅動的能力，例如在停車時可以獨立反向驅動，從而使車輛能夠停入更小的空間

▲ZF集成扭力梁輪邊電驅橋輪邊特寫

輪邊電驅動電動扭轉梁（eTB）的設計借鑒了采埃孚（ZF）中央電驅模塊的輕量化和高速設計理念。同時，電機的裝載方式不會對車輛的非懸掛質量產生明顯的影響

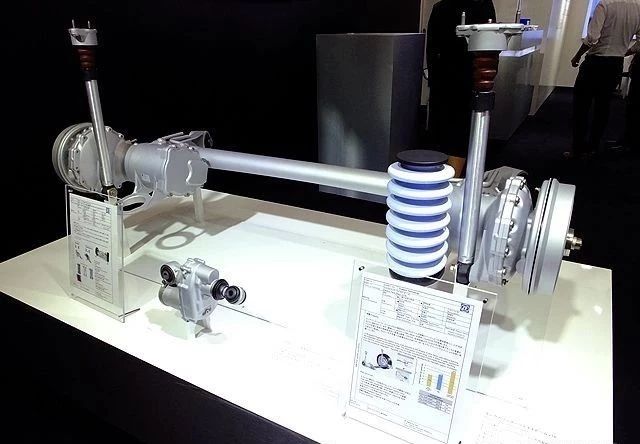

▲ZF集成扭力梁輪邊電驅橋展品

輪邊電驅動電動扭轉梁（eTB）的集成化設計有效地節省了安裝空間。舉例來說，中央電機直接固定在車身上，不再需要額外的機械驅動部件，因此釋放了車輛中央的裝載空間，給汽車制造商提供了更多個性化設計的自由度。

▲ZF集成扭力梁輪邊電驅橋

▲ZF集成扭力梁輪邊電驅橋

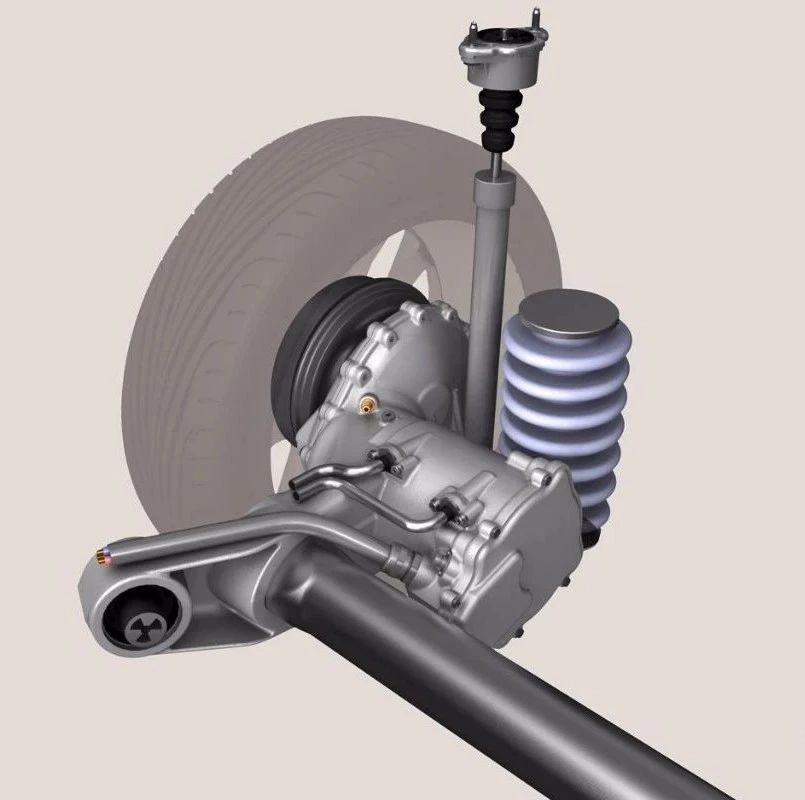

▲ZF集成扭力梁輪邊電驅橋輪邊特寫

3、長江輪邊電驅橋

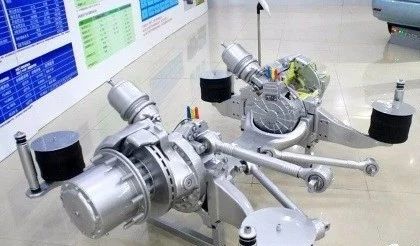

▲長江輪邊電驅橋

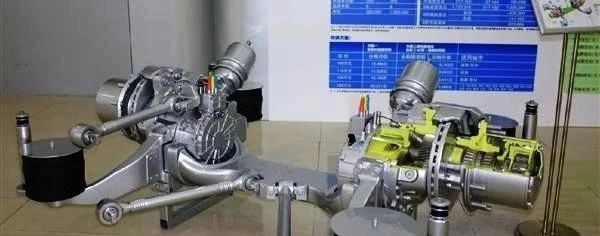

▲長江輪邊電驅橋

▲長江輪邊電驅橋，結構類似ZF

▲長江輪邊電驅橋?qū)嵨?/span>

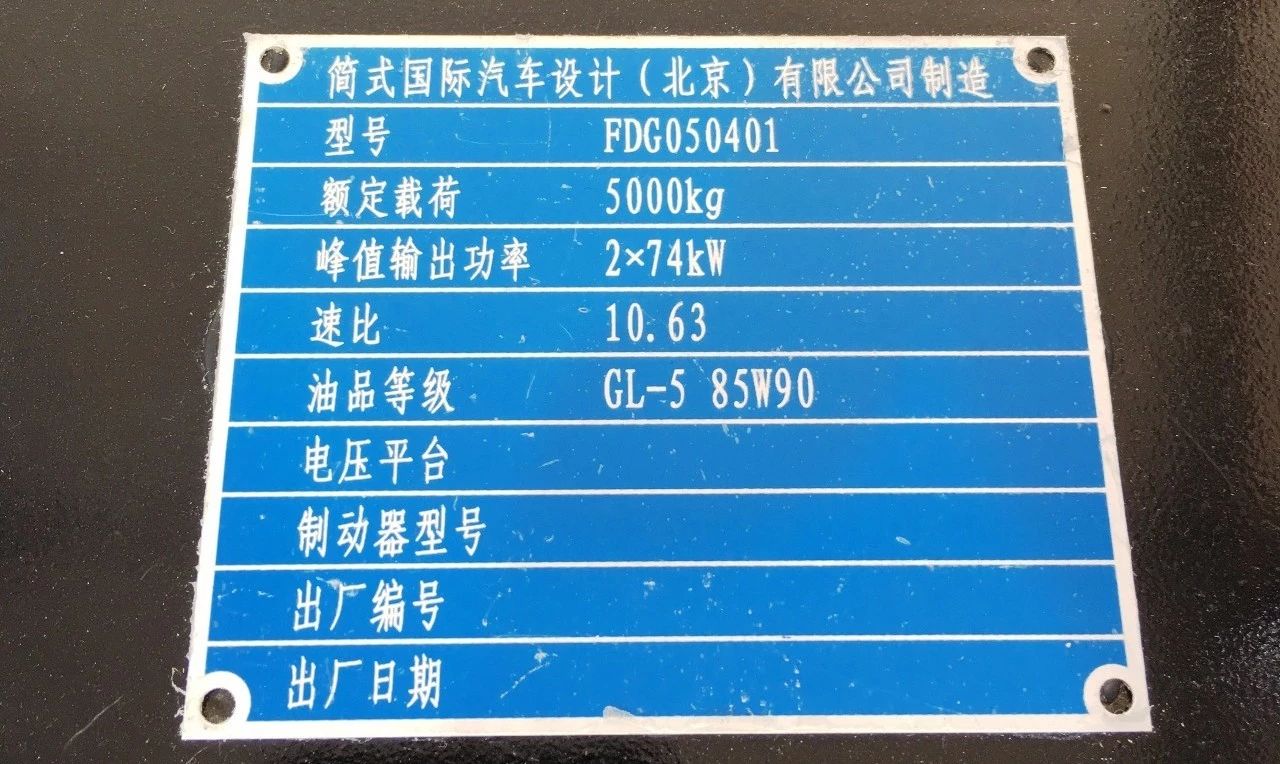

▲長江輪邊電驅橋銘牌

▲長江輪邊電驅橋

▲長江輪邊電驅橋，殼體由法士特供貨

▲長江輪邊電驅橋

▲長江輪邊電驅橋

▲長江輪邊電驅橋

▲長江輪邊電驅橋

▲長江輪邊電驅橋

4、比亞迪輪邊電驅橋

當談到電驅動橋時，我們不得不提到比亞迪。

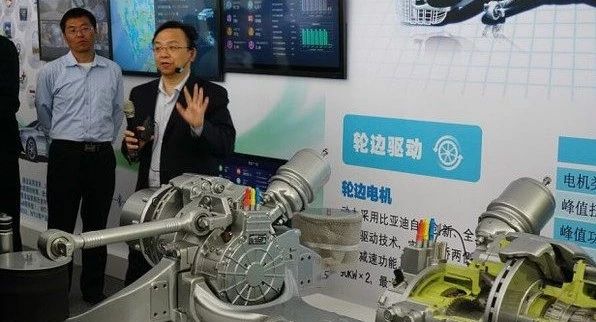

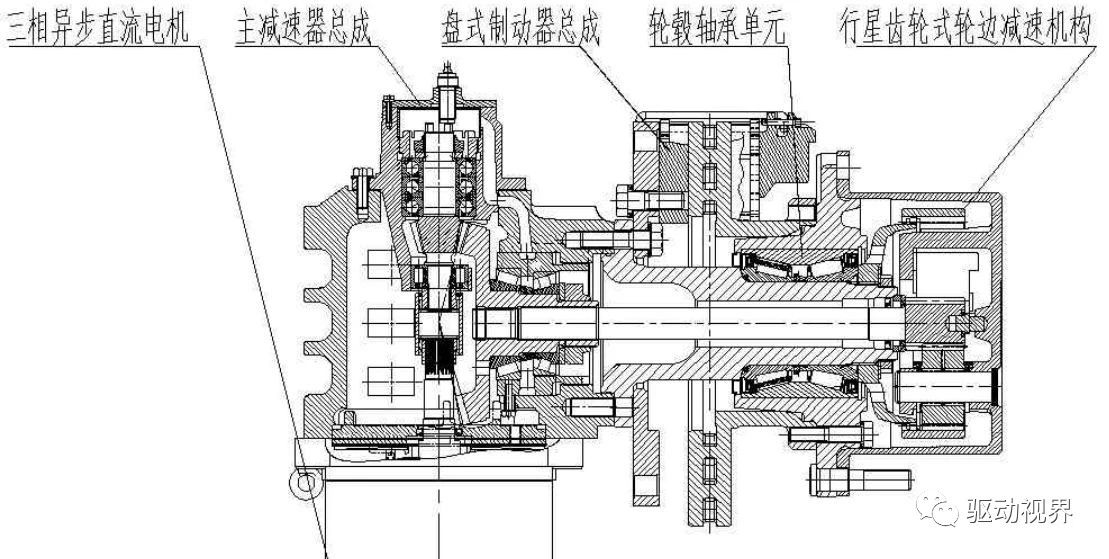

▲比亞迪輪邊電驅橋輪端內部結構剖視圖

▲比亞迪輪邊電驅橋輪端內部結構剖視圖

▲比亞迪輪邊電驅橋樣品

▲比亞迪輪邊電驅橋技術資料

▲比亞迪輪邊電驅橋技術資料

▲比亞迪輪邊電驅橋

▲比亞迪輪邊電驅橋

▲比亞迪輪邊電驅橋

▲比亞迪輪邊電驅橋

5、美國AxleTech輪邊電驅橋

AxleTech國際公司是一家全球領先的制造商和供應商，專門生產特種卡車、軍用車輛以及工程機械專用車橋、車橋部件、行星車橋、剎車和售后零部件。這些產品廣泛應用于建筑施工、物料搬運、林業、采礦等多個行業。AxleTech國際公司致力于提供高質量的產品，以滿足客戶的需求。

▲AxleTech電動輪邊

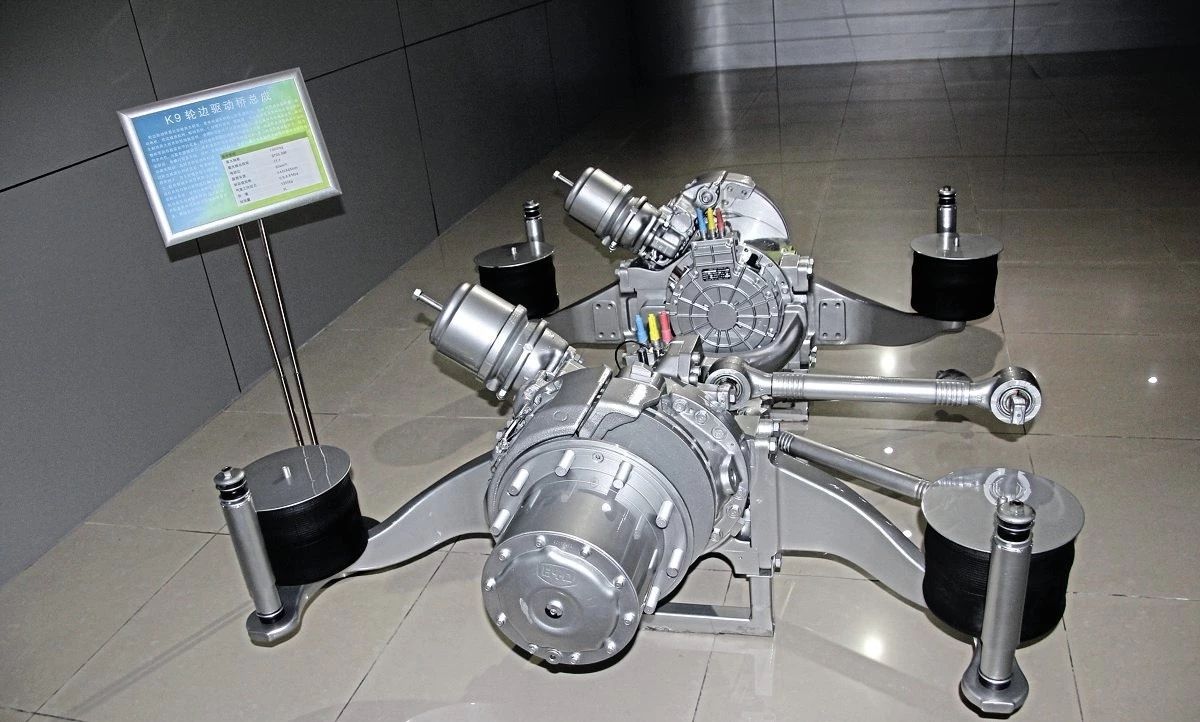

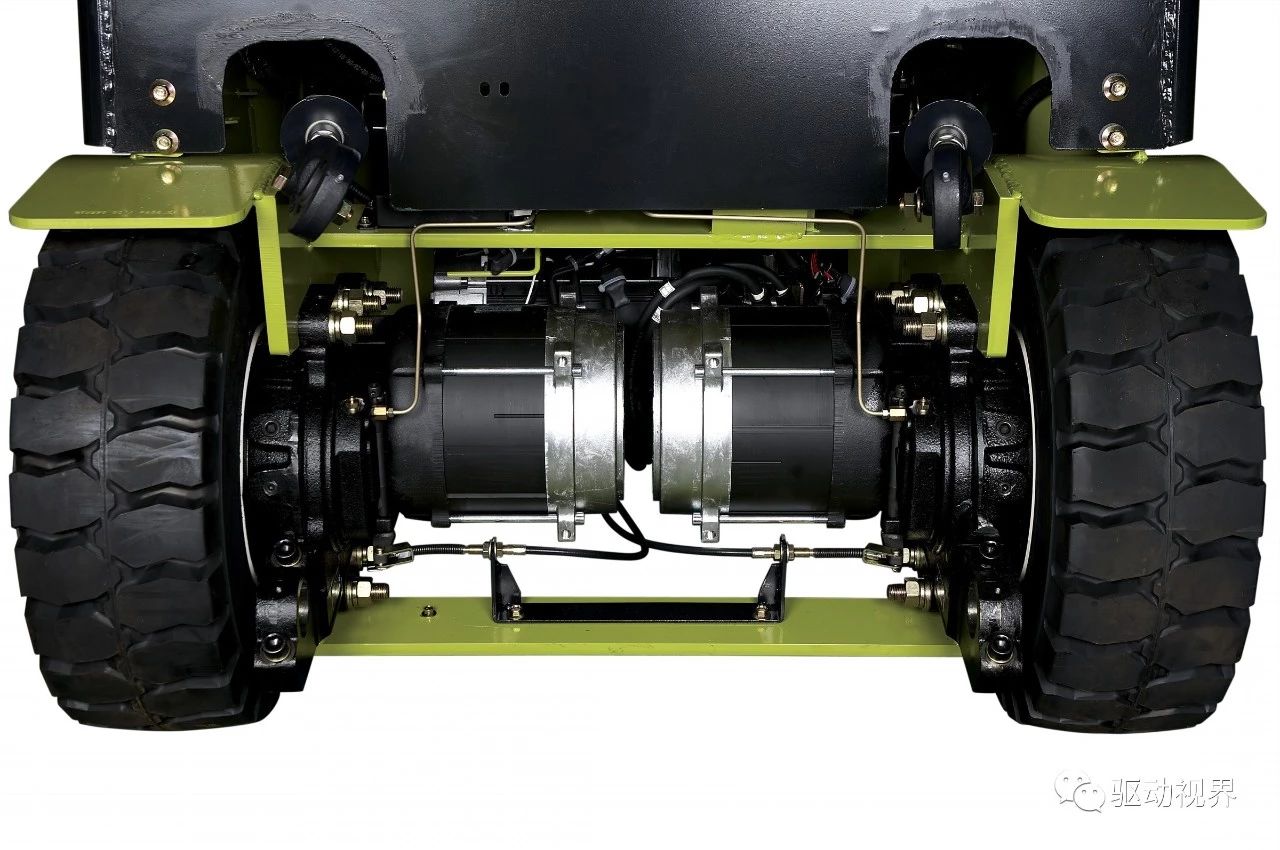

▲AxleTech輪邊電驅橋

▲AxleTech電動輪邊減速器

▲AxleTech電驅橋

6、漢德輪邊電驅橋

在國內企業中，漢德開發輪邊電驅橋較早，技術較為領先。

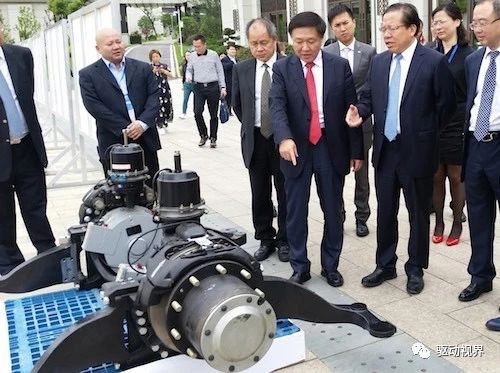

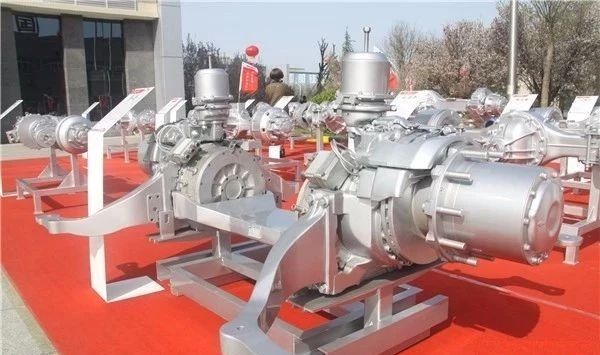

▲漢德輪邊電驅橋

▲漢德輪邊電驅橋

7、方盛輪邊電驅橋

方盛在胡總帶領下，這幾年發展勢頭很猛。

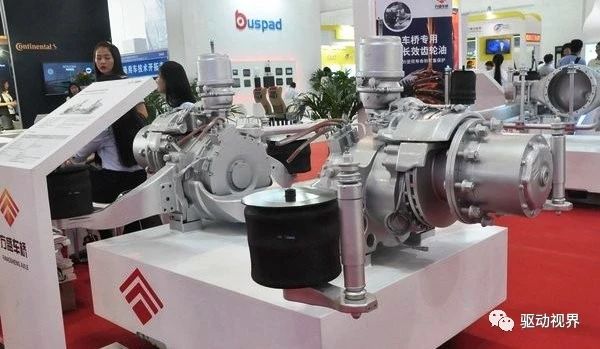

▲方盛輪邊電驅橋

▲方盛輪邊電驅橋

▲方盛輪邊電驅橋局部

8、其他輪邊電驅橋

圖文來源 | 云想電驅
