白車身裝配（Body-in-White，簡稱BiW）是指汽車制造過程中，將各單件組裝在一起，組成汽車基本結構的階段。焊接、鉚接、釬焊、封邊等工序是該過程中的典型工序。之后，在總裝前需要對白車身進行噴漆處理。

白車身裝配過程中可能會面臨到的難題是，各單件并不能很好的組裝在一起。即使通過模具得到的單件很好的滿足了自身公差，但是由于種種原因，各單件也并不能很好的匹配。這種情況下，工程師需要嘗試通過調整與裝配相關的因素或者是通過更改單件去改善裝配結果。即使有了適當?shù)难b配知識和相關的經驗，也可能需要多次反復試驗才能得到有效的解決方案。多次的調整輪次耗費了昂貴的資源，且可能不會很快得到令人滿意的結果。

通過本文，讀者將了解到意大利豐塔納集團是如何使用AutoForm Assembly來消除這些試錯環節，更快地達到最佳設計，以幫助他們的客戶滿足所需的上市時間。

目前裝配仿真環境

在過去的20年里，單件模擬仿真發展迅速，但是對于裝配的分析很少。AutoForm通過市場調研發現當前裝配仿真的兩個現象：

1. 市面上現有的模擬白車身裝配的軟件質量不高，無法有效地模擬裝配過程；

2. 市場現在迫切需要一種軟件解決方案，以降低成本和縮短新產品的上市時間。

通過與汽車行業的數十家客戶的交流，AutoForm了解到，目前市場上的軟件解決方案無法提供較高的準確性。因此，當前客戶很少使用軟件來模擬裝配以達到工藝優化的目的。

雖然現有一些軟件解決方案允許用戶對白車身總成進行分析，但它們的應用主要集中在如何優化焊接質量，和用于評估焊接夾緊力和焊核大小等因素，而且只能基于名義幾何體。

然而實際上，零件在成形過程后是個不均勻的料厚，且還有一定的殘余應力/應變，而重力和裝配工藝本身也會顯著影響最終的裝配質量。

團隊和目標

為了開發和驗證一個有效的軟件解決方案，AutoForm與豐塔納集團合作。豐塔納集團擁有超過65年的鋁拼焊板經驗，擁有1200多名員工在3個國家的11家工廠工作。他們在工藝設計、模具結構、金屬零件沖壓和裝配處于世界領先地位，尤其在豪華車和跑車行業。他們是包括法拉利、勞斯萊斯、蘭博基尼、瑪莎拉蒂、阿斯頓馬丁、阿爾法羅密歐、捷豹路虎、戴姆勒、福特、奧迪、寶馬和大眾在內的杰出OEM的戰略合作伙伴（來源:https://www.fontana-group.com/en/）。

AutoForm專注于創建一個強大的軟件解決方案，而豐塔納集團提供了他們的市場專業知識、沖壓和裝配工藝經驗，如下圖所示。目標是明確的：一同努力創建一個可靠的軟件解決方案。它能夠處理所有與零件相關的計算，包括約束和裝配順序，就像在焊接工廠里發生的那樣。

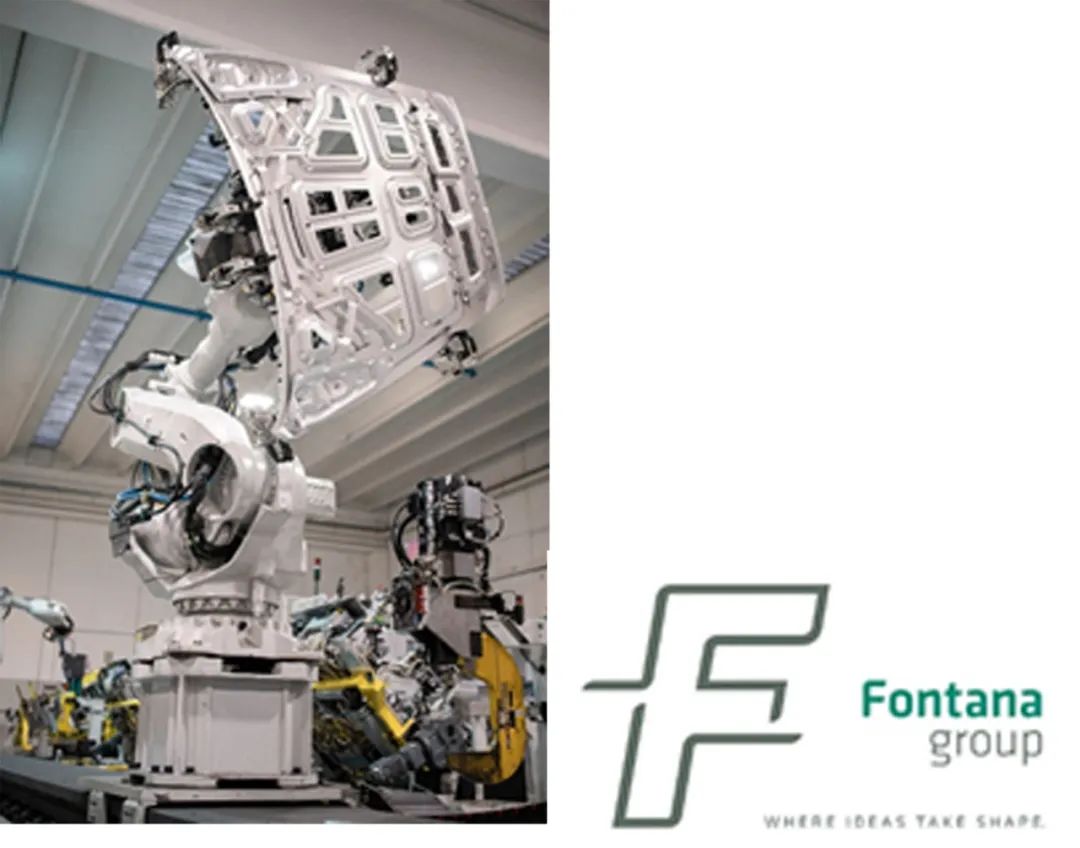

在豐塔納進行的合邊工序，目前由AutoForm Assembly進行分析

聚焦領域以達到目標

為了創建一個能夠模擬與行業相關的工藝過程，以達到理想的精度，AutoForm專注于以下三個方面：

首先，軟件必須包含裝配工藝所涉及到的所有范圍。在白車身焊接和其他裝配工序中，不同的部件需要精確的定位和可靠的夾持，這些操作可以通過手工或機器人來完成。軟件則必須能夠展現關于夾具和其他與裝配有關系的工藝相關因素。

其次，軟件必須能夠?qū)⒄麄€范圍的零件、工具和夾具結合在一起，以實現裝配模擬過程盡可能接近實際。在這個階段有效的建模對于軟件為工廠創造價值是至關重要的，這樣才會值得被購買。

最后，必須添加作為當前制造和裝配工藝相關的所有技術和流程，為各裝配工序進行建模（下圖所示）。該軟件還必須能夠識別回彈、公差疊加、連接順序、重力、合邊影響和部件定位等問題，以便進行完整的虛擬分析。它還必須允許用戶盡可能靈活地修改工藝參數、工具體和裝配順序，以優化工藝。

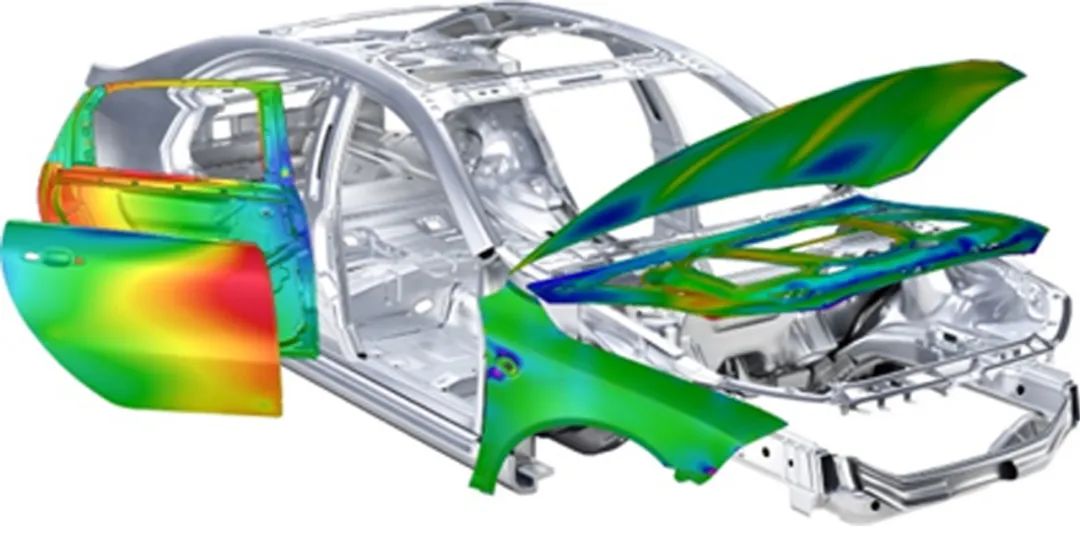

復雜裝配部件的仿真

軟件解決方案開發策略

在確定目標之后，AutoForm制定了實現這些目標的計劃。開發工作分為兩個主要階段：工藝開發和裝配驗證。

工藝開發

在第一階段，需要開發軟件使其能夠模擬真實的零件、工藝和裝配?？紤]到相關性，軟件不僅需要能為沖壓件建模，還能為與沖壓件連接的其他實體元件建模。這些實體元件都常被應用于現在的汽車車身中，如管子、鑄造件、擠壓件、復合材料元件等。

為了達到這個目的，需要從簡單的零件開始，在軟件還不能模擬很復雜的工藝的時候。而初始階段使用零件名義幾何體創建裝配模擬分析，當有沖壓件的模擬分析結果后再去替換原始數據。使用沖壓模擬結果有助于考慮諸如殘余應力、變薄、回彈、材料變化、幾何修正等因素，從而提供更精確的裝配模擬結果。

裝配驗證

開發過程的第二階段是將模擬結果與實際裝配進行比較。因為AutoForm不開發模具、夾具或生產零件，所以與具有強大沖壓和裝配背景的公司合作，對實際的零件和總成進行評估就尤為重要。為此，AutoForm與意大利的豐塔納集團(Fontana Group)合作，工程師們則挑選了目前在他們工廠生產的機蓋總成。

機蓋總成被放在檢測支具上進行檢測和掃描，其中最關鍵的測量區域是前格柵和與翼子板搭接區域，因為搭接的位置是整個裝配的重點。

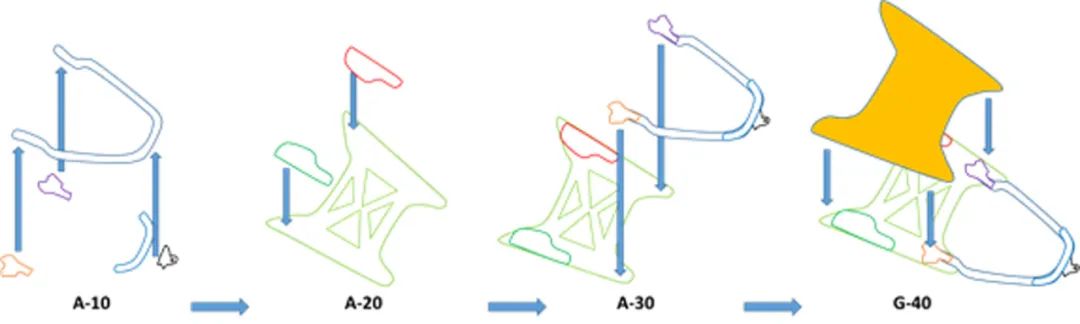

這個過程很復雜，包括三個內板件焊接工序，接著再合邊，如圖3所示。對于仿真，我們使用了全工序沖壓仿真的結果作為輸入，而不是名義幾何體。

 機蓋裝配過程示意圖

結果顯示，軟件仿真結果與最終裝配測量結果相匹配，仿真與實際裝配之間的偏差僅在零點幾毫米之內。這意味著該軟件能夠模擬實際的裝配特性，并具有很高的準確性。用沖壓仿真數據代替名義幾何體是保證匹配結果的關鍵。

在汽車開始生產前進行廣泛模擬在汽車研發領域具有巨大的優勢。許多工程師在花了無數個小時調整零件設計以獲得良好的裝配結果后，明白了裝配模擬解決方案的必要性。而出于經驗試錯的方式，即使是在領先的汽車公司的車間，也造成了巨大的資源損失。

使用AutoForm Assembly解決方案，可以有效地模擬和優化新產品以及已經在生產中的零件。軟件的靈活性幫助用戶進行多次迭代，直到最終滿足精度要求，從而能在更短的時間內實現高效的汽車開發和生產過程。
