當前汽車鋁合金板的應用得到了有效推廣，從奧迪的全鋁車身，到奇瑞捷豹路虎的部分鋁車身，再到江淮蔚來的ES8全鋁車身。隨著鋁合金的全面應用，沖壓生產線技術也在不斷的成熟完善。

和傳統鋼板生產一樣，沖壓生產分為：來料→拆垛分張→對中→拉延→切邊沖孔等工序→檢驗→裝箱，還有輔助工序：模具維修、工件返修等。區別主要在拆垛、分張及傳輸過程中。下面從人、機、料、法、環五個方面簡要分析。

人力資源作為沖壓生產成本的主要組成部分，將來大部分會被機器所替代，但目前來說是無法做到的，尤其是檢驗、維修、返修等相對技術要求較高的人員。相對于鋼板生產來說，由于鋁合金可塑性好的特性，出現產品缺陷的幾率高，所需要的檢驗、返修人員也多，項目初期，側圍等重難點件的返修率幾乎高達100%。檢驗人員要能準確、高效的判斷產品缺陷，返修人員要快速的修復產品缺陷，該兩類人員雖然是沖壓輔助工種，但也是鋁合金生產交付過程至關重要的，占整個沖壓人員約50%。其余操作人員和模具維修人員相較于鋼板生產可以正常配備。

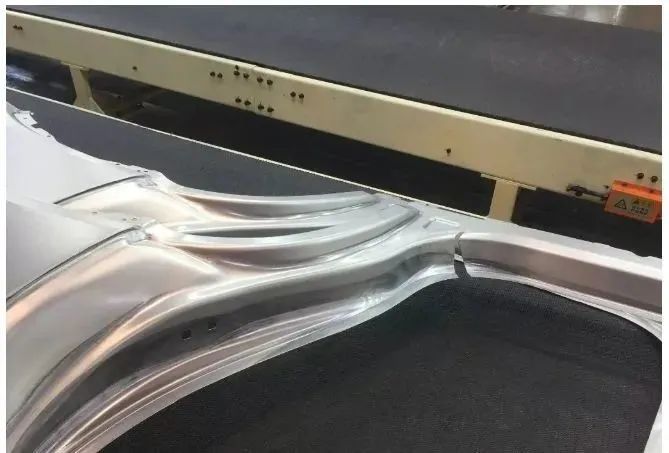

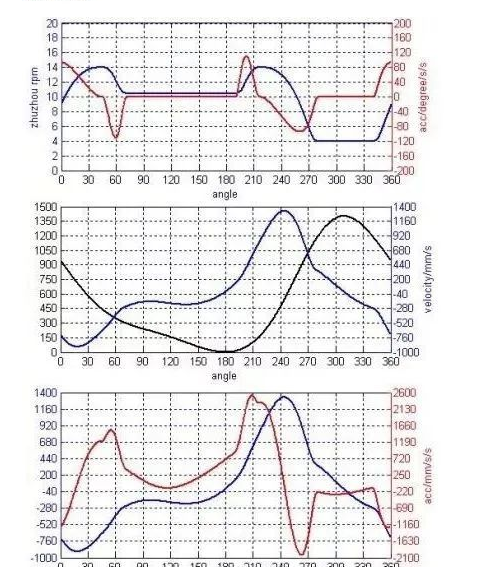

壓力機為沖壓生產的關鍵設備，機器人為自動傳輸?shù)脑O(shè)備。目前自動化生產線為新建沖壓標配，但部分工廠還使用人工上下料的原有舊設備。鋁合金對于壓力機的要求來說，主要體現在第一臺。原先第一臺為多連桿壓力機，其中八連桿、六連桿較為普遍，隨著伺服控制技術的應用，進口及國產大噸位伺服壓力機也得到認可。近幾年主機廠新建工廠中，涉及到鋁合金生產的，都配備伺服壓力機。伺服壓力機主要優勢為其曲線可控，即滑塊速度曲線可控，尤其是拉延過程，速度可以控制在300mm/s以內，最低可以達到125mm/s，相較于傳統壓力機，速度降低約50%以上，拉延速度的降低給板料減薄過程中的材料流動提供充足的時間，有效提高了產品成形質量。

在自動傳輸設備中，除了機器人外，還有拆垛分張、傳輸皮帶等輔助自動設備。相較于鋼板，這一部分的影響最大，最直接。因?yàn)殇X合金不能磁化的特性，拆垛分張設備不能使用傳統的磁力分張，需要風刀和機械輔助組合結構共同完成，其中風刀為壓縮空氣快速噴射通過板料縫隙將板料分開，機械為齒狀輔助抬高，根據不同的形狀還需增加防跑偏等機構。另一種影響較大的設備為傳輸皮帶，在線首拆垛后，通過皮帶機傳輸至清洗涂油機處，再傳輸通過雙料檢測，最后達到對中區域，整個過程傳輸3次，目前效果最好的為真空吸附式皮帶機。

起吊容易變形

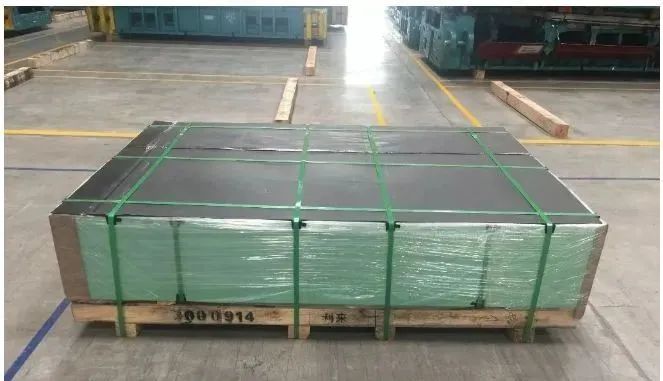

板料方面，鋁合金主要有三個方面問題。第一，有效期：汽車鋁合金主要使用5系、6系鋁合金，有效期6個月，經過中間流轉的環節，工廠有效期3個月；第二，清潔度：在流轉及現場存放過程，鋁合金表面清潔度要保證，否則容易出現缺陷；第三，防變形：在流轉運輸過程，頻繁的移動容易使鋁板變形，尤其在沖壓線首上料過程，建議使用叉車上料，行車流轉容易變形。

鋁合金生產主要工藝方法和鋼板是一致的，但細節方面需要特別設計，比如回彈量、刀口間隙值、定位孔尺寸等，主要針對回彈、鋁屑、孔變形等問題。檢測方法還是采用傳統人工判斷，以眼看、手摸、油石等手段，隨著科技的發展，視覺或掃描等設備的不斷完善，相信未來可以實現自動檢測。

環境要求：潔凈度、溫度，這兩部分對鋁合金生產影響大，其中潔凈度低會造成外表件凸包的缺陷，目前沖壓車間尤其是設備內部地面要進行環氧地坪或者耐磨地坪，車間其余地方耐磨地坪，邊角部位難以處理的，可以做局部環氧地坪。車間實行封閉且微負壓設計，避免外部灰塵進入。

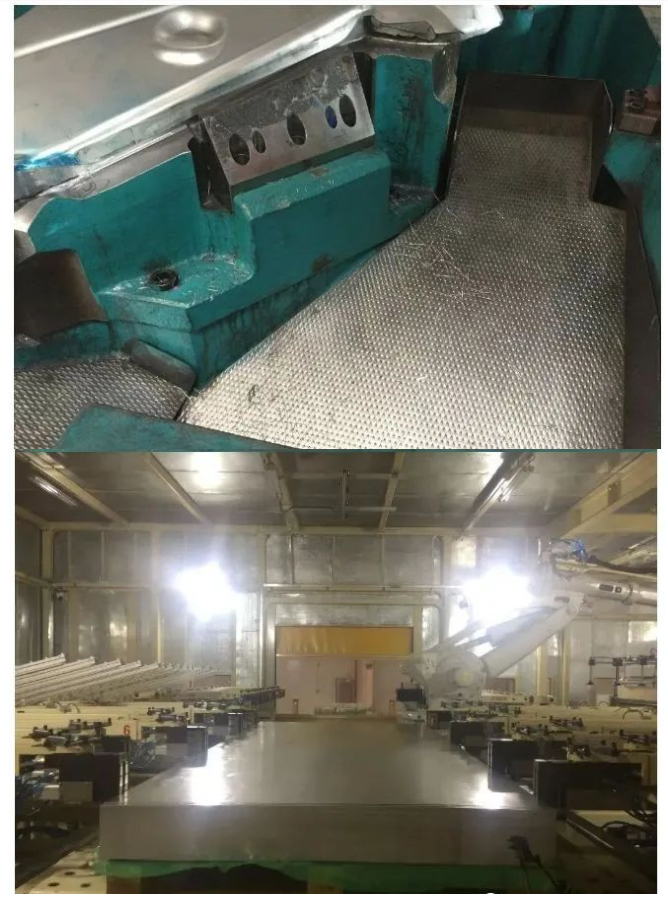

鋁屑（上）

油膜（下）

車間物流出入口設計在一側，并設置快速卷簾門，物料轉移使用叉車在外部裝卸，最大限度的保證潔凈度。溫度方面，考慮車間送冷風，一方面改善員工作業環境，另一方面，保證沖壓生產線封閉內部溫度不高于35℃，利于鋁合金表面油膜的保持。

自動化方面

從節拍及穩定性方面，傳輸設備優先推薦單臂機械手，其次雙臂機械手。由于各方面原因，選用機器人，節拍7～11spm，單臂機械手可以達到9～13spm，雙臂機械手可以達到10～15spm，還有一些更加優秀的，根據自己的規劃產量及投入資金選擇。拆垛分張要充分考慮板料形狀、尺寸，做好防跑偏、分張效果等方面的驗證，保證分張的效果，建議氣刀和機械組合使用；皮帶機強烈要求帶真空吸附式皮帶，鋼鋁通用性好，傳輸穩定。

壓力機方面

壓力機首選伺服壓機，國產伺服壓機的表現也在提升，電機型號和布置方式要重點考慮維修方便性和可靠性。隨著氮?dú)飧自谀＞呱系钠毡槭褂?，后續壓機噸位要適當提高，建議主機廠主流較大車型1300噸（或1250噸）。隨著各種車型外觀的復雜化，沖壓工序在增加，五序?yàn)樽钌倥渲?，建議整線噸位配置2500+1300×3。研配壓機和試模壓機之間，推薦試模壓機，因?yàn)殇X合金模具在調試期間對機床的需求多，如果選擇研配壓機，需要占用主線資源配合研修模具，正式生產過程鋁合金對模具的要求也高于鋼板，試模壓機更適合。如果最后選擇研配壓機，噸位建議不低于350噸，配備慢速回程功能，以適應氮?dú)飧椎姆磸椓C(jī)床的影響。

返修設備

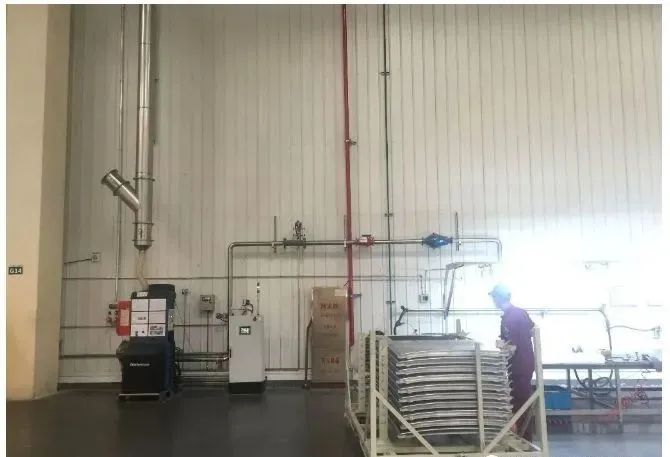

鋁合金板的返修率高于鋼板，返修過程會產生大量鋁粉，屬于易爆危險區域，所以需要專業的除塵設備，建議選擇濕式除塵設備，并做好安全、環評等的設計。

傳感器

隨著自動化程度的提高，各種傳感器的應用也在擴大，例如溫度傳感器、距離傳感器、雙料檢測傳感器、重量傳感器等，其中雙料傳感器為自動化拆垛、傳輸、端拾器等過程和部件上使用，因?yàn)殇X板與鋼板的不同，需要采用適合鋁板的雙料檢測探頭，建議通過式雙料檢測和接觸式雙料檢測配合使用，提高雙料檢測的準確性；溫度傳感器主要應用在壓力機主傳動關鍵部位，例如軸承、銅套、主軸等，通過溫度監測關鍵部位的狀態；距離傳感器應用在接近開關、末料檢測等方面，針對傳感器的型號和適用范圍，選擇合適的傳感器，保障設備的安全穩定運行。

以上基于鋁合金的特殊性做了相關注意事項的提醒，下面從使用者的角度，提一個建議。

地坑為沖壓線附屬的一部分，通常布置液壓站、儲能電機（伺服壓機）、廢料輸送線等，也是壓力機底部維修的重點活動范圍。地坑設計時一要考慮設備的布置，二要考慮各種設備維修的方便性，這也是設計工程師容易忽略的一點，這一點廣汽菲克長沙工廠值得學習，地坑寬度為普通工廠的兩倍，設備布置整齊，維修通道順暢，敞亮大氣。

案例展示

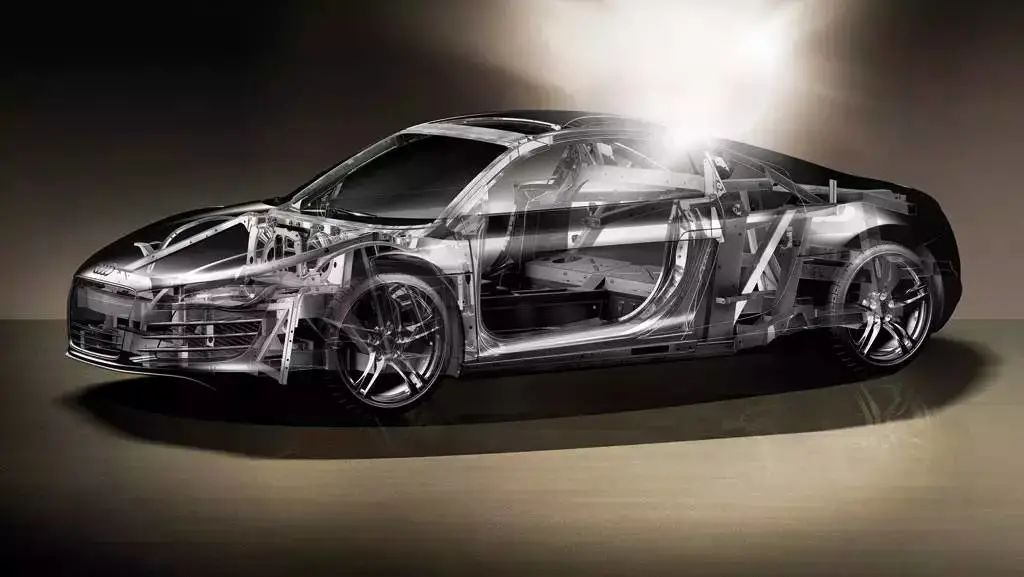

Audi奧迪R8采用全鋁車身設計，R8車身的高性能復合材料被稱為 Audi Space Frame（AFS），其總重量只有 210 公斤，不到鋼鐵車架的一半重，但是強度和抗沖擊性能都十分出色。整個車體成分里，70%是鋁合金、13%是增強碳纖維（CFRP）。用奧迪自己的話來說就是：「把正確的材料以正確的數量放在正確的位置」。

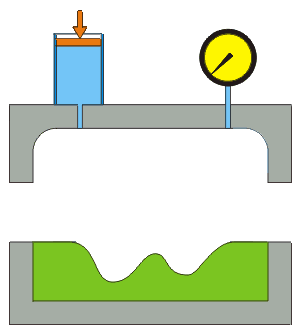

R8的鋁板成型采用的是液壓成型工藝（Hydroforming）打造了R8完美空力弧度

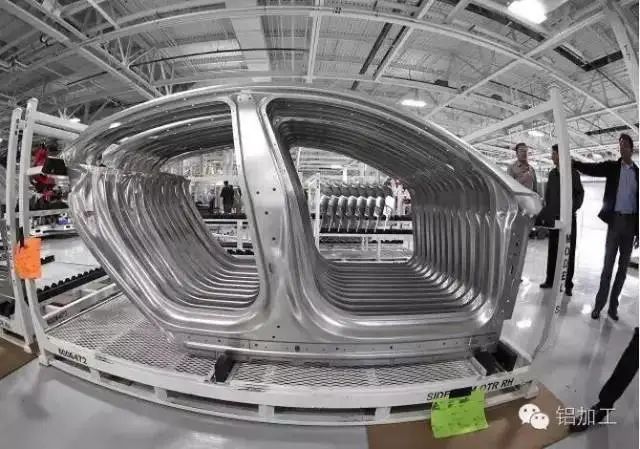

Tesla特斯拉 Model S 97%車身為輕質鋁合金打造，一卷鋁材的費用是3萬美元，打造全車需要50-60種不同的鋁卷材，全鋁合金車身的重量僅為190kg。

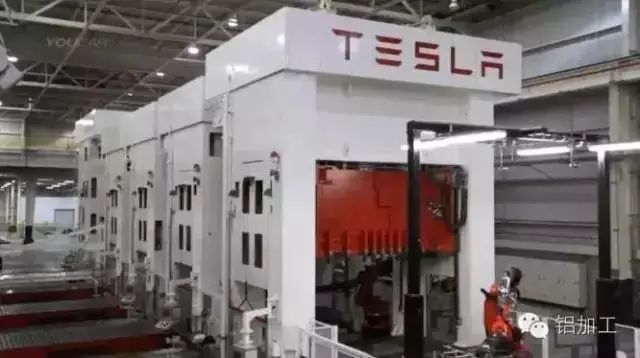

TESLA使用的串聯式液壓沖壓生產線（Schuler SMG hydraulic tandem stamping press lines）是全北美最大，世界第六大的沖壓生產線，總噸位達到11,000噸，每6秒出一件鋁材沖壓件，每天可生產出5,000件。

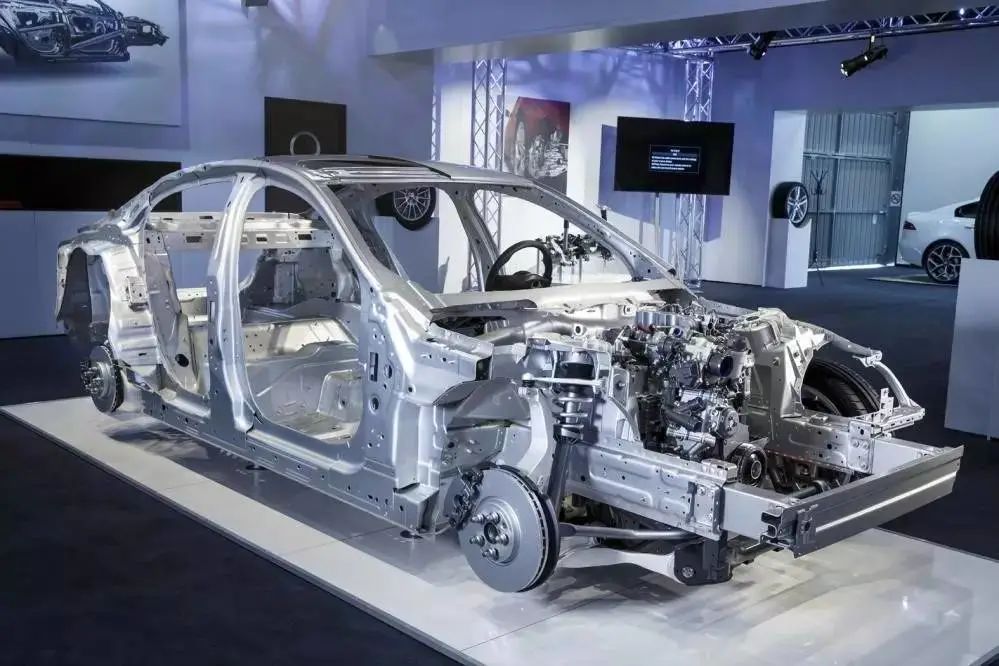

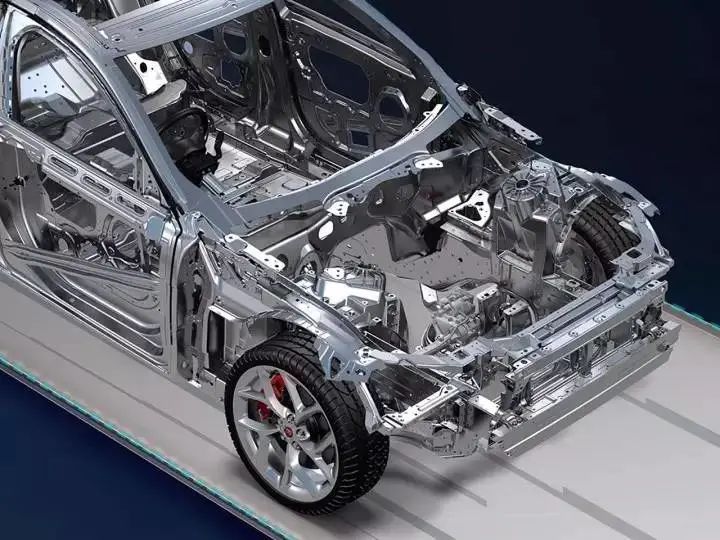

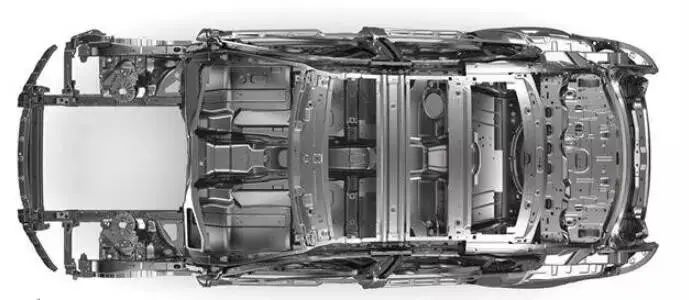

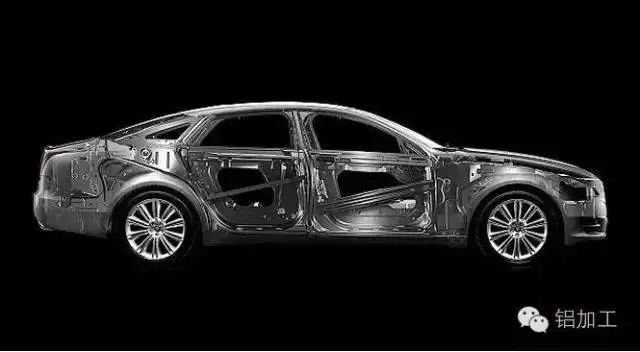

Jaguar捷豹國內首家專制全鋁車身車間在（奇瑞捷豹路虎）常熟工廠竣工投產，新版本的XF鋁合金應用比率高達75%。

據了解，捷豹常熟新工廠使用世界最快的5序伺服沖壓生產線（3秒/件、High-speed servo press line），世界最快的機械沖壓生產線（4秒/件），可自由在鋼鋁材之間無縫切換，75%的模具即可用于伺服高速沖壓線也可用于機械沖壓線。

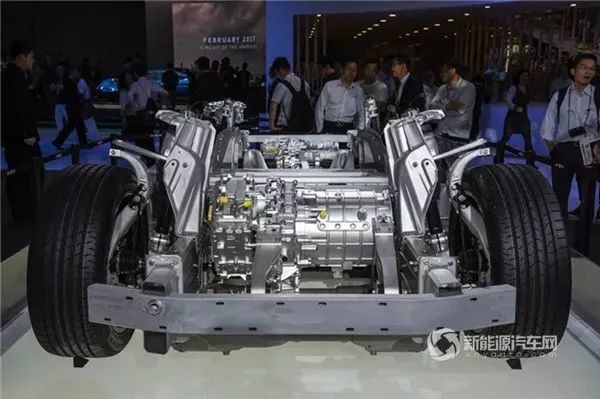

蔚來汽車與江淮汽車展開深入代工合作，雙方基于全球領先的輕量化全鋁車身平臺先后推出了ES8與ES6車型，而首款合作車型ES8也成為國內第一輛完全自主的全鋁車型，該車憑借全車身高達96.4%的鋁材使用率，讓ES8成為全球量產的全鋁車身中鋁材應用量比例最高的車型，一舉成為了全球輕量化電動車的領先制造商。

未來汽車為什么要用全鋁車身？

全鋁車身越來越吃香，會不會最終取代鋼鐵呢？答案是肯定的，但短時間內無法做到。據美國市場研究機構Ducker的一份報告稱，目前僅有1%的汽車為全鋁車身，預計到2025年，這一數字將達到18%。

眼下，歐洲車企也只是在高利潤率的車型中擴大了鋁材料的應用。原因很簡單，全鋁車身的成本太高。目前，鋁的價格約每噸3萬元，而每噸鋼材的價格僅為7000元左右。如此懸殊的價格差，使很多企業對全鋁車身望而卻步。

但是，在減少環境污染和燃油經濟性等多重壓力下，汽車輕量化已漸漸成了共識。要減少汽車對環境的污染，就要提高汽車的能效，而提高能效主要途徑有三條：提高發動機能效、減小風阻、減少車重。三者當中，發動機技術和汽車設計已然成熟，可提升的空間小、成本高。所以，只剩下車身輕量化尚有很大的潛力可挖。

據國際研究機構實驗表明，如果汽車整車重量降低10%，燃油效率可提高6%至8%；汽車整備質量每減少100公斤，百公里油耗可降低0.3至0.6升。以鋁代替?zhèn)鹘y(tǒng)的鋼鐵制造汽車，可使整車重量減輕30%至40%；用鋁制造發動機，可減重30%；鋁制散熱器比相同的銅制品輕20%至40%；轎車鋁車身比原鋼材制品輕40%以上。所以，用鋁材代替鋼鐵造汽車，減重效果顯著。

總結來說，全鋁車身的汽車更輕、更省油、更安全、更好駕控、更耐腐蝕性，是未來汽車輕量化發展的一大趨勢。

而鋁材（沖壓）成型工藝作為全鋁車身汽車的第一大工序也必將經歷技術革新的過程。液壓成型、伺服成型還是鑄鋁擠壓成型等技術工藝，哪種方案最終能在產能、品質、成本中取得平衡，其或?qū)⒊蔀殇X材（沖壓）成型工藝的主流。讓我們拭目以待吧??！
