展會新聞
AMTS 2024 展區預覽 | 從材料、模具、壓鑄機、軟件、測試到代工服務的最新技術產品展示
2024年06月24日
|
AMTS 2024 TechShow Arena 智造黑科技 | 3D打印 | 小展位 大作為
隨著整車對輕量化技術的需求愈發迫切，一體化壓鑄工藝作為一個減重效果明顯，顯著提升汽車生產效率和大幅減少人工成本的輕量化技術，被諸多知名主機廠所應用的同時，也被列為政策段中的鼓勵類項目。AMTS 2024緊跟行業發展及市場需求，開辟TechShow Arena智造黑科技展示區，展示從材料、模具、壓鑄機、軟件、測試到代工服務的前沿技術產品。
本期展區預覽，華曙高科、無錫博見、太爾時代、優聯智造、奧德富核心展商帶來3D打印、軟件應用的先進應用和解決方案，邀您提前一睹為快！ |
|
| ? 前沿技術與解決方案 | |
 |
湖南華曙高科技股份有限公司 展位號：W5-T10 |
| 新品 FS350M | |
 |
FS350M是華曙高科為滿足汽車、模具、醫療、航空航天等行業批量生產應用而研發的一款高效率、高性能、安全可靠的金屬增材制造設備。
該設備成形缸（長寬高）為433mm x 358mm x 400mm，配備了4激光和自動粉末循環系統，支持鈦合金、鋁合金、不銹鋼、模具鋼等材料打印。 該設備可一體成形整塊復雜花紋輪胎模具鋼片，滿版可打印1000-3000件，其尺寸精度達±0.04mm，致密度超99.9%，硬度超50HRC，且同一批次的生產可以打印多種尺寸、形狀的花紋鋼片，加速產品設計迭代。
|
|
|
||
 |
無錫博見三維科技有限公司 展位號：W5-T06 |
|
| 新品 Markforged 3d打印耗材Vega | ||
 |

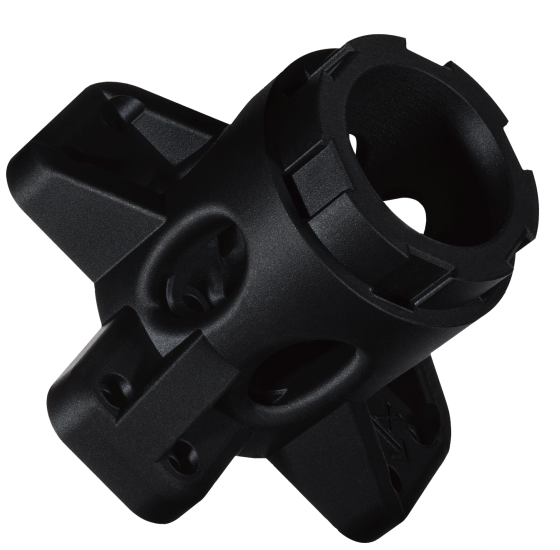

Vega是一種碳纖維填充PEKK絲材，非常適合有優異耐熱性和阻燃、低煙和低毒(FST)要求的應用。Vega制造的部件表面呈啞光黑色。專為Markforged的連續纖維增強工藝而設計，Vega可使用連續高溫碳纖維增強零件。 | |
|

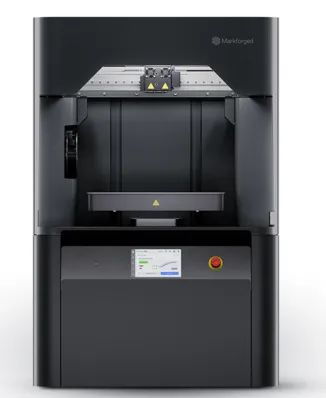

新品 Markforged FX10 3D打印機 |
||
 |
FX103D打印機具有新的模塊化架構，旨在實現可升級性，同時配備了3D打印頭上的光學傳感器，可以驗證零部件尺寸的準確性，并評估設備的健康狀況和性能。它采用自動校準和材料更換，提供了簡單、低干預的用戶體驗，減少了對專門操作人員的需求。 | |
| Markforged Metal X 3D Printer | ||
 |
Markforged Metal X采用金屬線材打印工藝，可打印金屬樹脂混合線材，較傳統粉末金屬3D打印相比，成本節省近10倍。無需專門的操作專員，完全消除傳統金屬3D工藝下的金屬粉塵燃爆、污染。只需要簡單的線材更換，即可實現從不銹鋼到純銅等多種金屬材料打印。
與傳統的機械或鑄造加工相比，成本節省近百倍。從設計到獲取最終零件最快可在28小時內完成。 |
|
| Markforged FX20 3D打印機 | ||
 |
Markforged FX20設備支持打印半米級別的連續纖維零部件，讓連續纖維3D打印工藝有了更多的應用可能性。相比傳統的FDM設備打印速度提高了5倍，同時兼容耐高溫的基材，可以更快的生產制造高性能、高強度的最終零部件。 | |
| Markforged X7 3d打印機 | ||
 |
X7工業級設備的成型尺寸是桌面級設備的3倍，最小打印層厚50um，表面質量媲美注塑零件設備內嵌激光掃描頭，并可搭配軟件的模擬仿真功能，減少設計-打印-測試的選代周期和返工延遲更快的交付可信的最終零部件。 | |
|

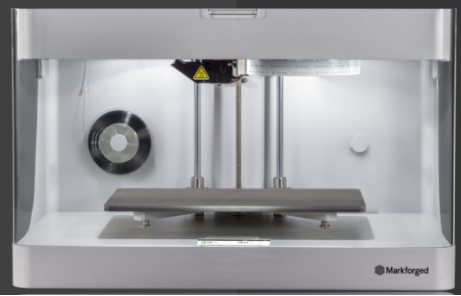

新品 Markforged Mark Two 3d打印機 |
||
 |
Mark Two可以使用連續碳纖維、連續芳綸纖維、連續玻璃纖維、連續高溫高強玻璃纖維等合計7種材料。成型零件抗拉強度最高可以達到800Mpa，打印速度快、穩定易操作，表面效果極佳。 | |
 |
北京太爾時代科技有限公司 展位號：W5-T04 |

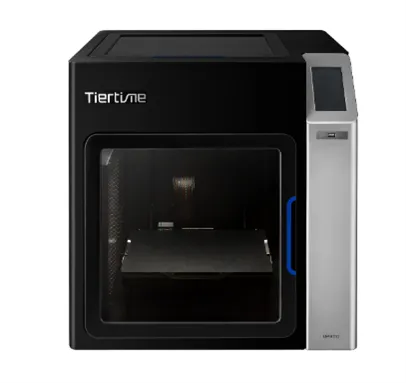

| UP300 | |
|
|
 |
|
UP300是太爾時代最新推出的工程級打印機，面向高頻次使用、對打印機打印質量和材料兼容性以及穩定性高要求的用戶，可滿足教師教學、項目研發、賽事、工程實踐等應用需求，也可滿足企業對于工程性項目快速研發、對打印細節和精度有高要求的需求。 |
|

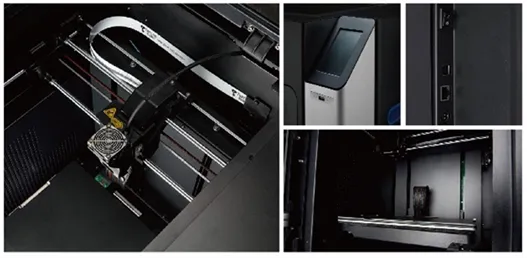

| 技術特點 | |
 |
? 多噴頭 針對不同材料特性，推出材料專用噴頭，確保打印質量，減少故障率。 ●高溫噴頭：適合相對高溫類材料； ●低溫噴頭：適合相對低溫類材料； ●柔性材料噴頭：優化送絲機制結構，更適合高溫軟性材料。 |
 |
? 多噴嘴—0.2/0.4/0.6mm 應對不同打印表現，例如超高精度、高細節呈現或者快速打印等，噴頭采用近程送絲控制單元，可有效避免流涎、減少拉絲現象，提升打印穩定性。 |
 |
? 增強型雙重空氣過濾 脫胎于第一代太爾空氣過濾器，根據UP300增大的成型空間，全面升級更新的HEPA與活性炭過濾芯，將更加有效過濾超細顆粒、異味和可揮發有機物。 |
|
? 支持WiFi、USB、U盤、以太網口多種形式數據傳輸 用戶可以通過USB線、無線網絡和以太網連接打印機。 可以滿足多人同時向同一臺打印機發送打印任務，并且用戶可以管理此打印隊列，比如暫停、停止、刪除和調整任務的打印順序。 此功能適用于多人共享打印機環境中，如學校、工廠、工作室等。 |
|
| 產品參數 | |
.png) |
|
| UP600介紹 | |
|
|
UP600是太爾時代最新研發的工業級打印機，主要面向對大尺寸打印、打印質量有高要求、高頻次使用打印機和對材料兼容性高的需求，可滿足教師教學、項目研發、賽事、工程類項目的需求， 也可滿足企業對于工程項目快速研發、對細節和精度有高要求以及對多種工業級材料有超高穩定性表現的需求。 |
| 技術特點 | |
|
?全金屬機身 | 大功率電機 | 超大成型空間 | 提高大尺寸模型打印的穩定性 UP600最大成型空間為500x400x600mm，可用于一次性制作大尺寸零部件、工業產品外殼、雕塑工藝品等模型。 全封閉式金屬機身，安全恒溫隔塵降噪，可在各種環境下工作。 大功率電機與高精度絲桿機構，使用壽命長、運行平順、承載力強，極大保障了大尺寸模型打印的穩定性。
? 動態層厚 | 高通量噴嘴 | 提高打印速度 UP600配置0.2、0.4、0.6和0.8mm（高通量）噴嘴，速度達到15.6mm3／秒。 使用動態層厚命令，減少階梯效應，使模型精細度、表面光滑度和打印速度得到提升。
? 精細化參數調整 提高模型力學性能 面向專業級用戶，對模型強度、配合結構和打印速度有較高需求時，可使用精細化參數完成模型打印靈活設置。 加載輔助模型命令，可以根據模型受力情況，通過增加表面、底面層數、輪廓數、改變填充方式和形狀、設定每層打印路徑、疊加系數等來提高模型強度
? 多噴頭 針對不同材料特性，推出材料專用噴頭，確保打印質量，減少故障率。 ●低溫噴頭：適合相對低溫類材料和柔性材料； ●高溫噴頭：適合相對高溫類材。 |
|
 |
|
| 產品參數 | |
2.png) |
|
| 汽車行業應用案例 | |
 |
 |
|
應用案例一
客戶背景 一家專注于汽車密封件后加工工裝、設備和模具的研發、生產、銷售及服務于一體的公司，2003年成立至今一直致力于滾壓、拉彎、鋸切、沖切、沖壓、注塑等工藝技術和自動化裝備的研發和應用，為全球汽車密封條零部件供應商提供工裝、設備和模具。
客戶痛點 傳統金屬模具塊生產成本高，且制作周期長，面對較短研發周期的新能源汽車行業，傳統工藝有些力不從心。 出于模具及時間成本的考慮，擬使用3D打印模具用于實際的生產中。
應用結果 用3D 打印零件 （ABS+材料）進行模具導向塊的直接生產，代替原有的金屬切削和線火花切割工藝，實現成本節約。 對比原加工工藝，目前平均每臺設備每周連續工作6.5天，購買成本在每臺設備工作 2-3 周內收回。 |
|
 |
|
|
應用案例二
客戶背景 全球聲學科技及產品的行業先鋒
應用場景 發聲單元裝配外殼，材料 ABS+、PPS
客戶痛點 新能源汽車研發周期急劇縮短，此案中如使用傳統開模、注塑流程無法滿足甲方客戶對于時間的硬性要求。 同時此打印件需要滿足裝配要求，F(xiàn)DM打印精度需滿足X、Y軸≤±0.1mm/100mm，Z≤0.15mm/100mm,故對產品打印的精度以及Z軸重復打印狀態下的精度穩定性、 強度具有較高要求，且需要路徑可編輯。 而一般的開源3D打印設備對此場景無法進行修改、打印制品難以對項目起到正向促進作用！
應用結果 依托于太爾時代強大的自研能力，切片軟件端的路徑算法均可根據具體應用場景進行修改，優化后的路徑很好的解決了Z軸方向公差較大難以裝配驗證的問題。 在此基礎上通過路徑的優化不僅解決了公差大的問題，也提高了18%的打印效率。 |
|
 |
上海優聯智造科技有限公司 展位號：W5-T02 |
|
3D打印汽車檢治具制作 3D打印汽車試制 |
|
|
Step 1: 數據檢測 |
|
據檢測.jpg) |
經過多年的測試，優聯智造已經形成了一套關于檢具的數據處理方案和上機前文件處理機制，通過專業的數據處理，在保證檢具的精度、強度、外觀的同時，也減輕了檢具的重量，減少了產品的生產制作成本。
對于生產前上機，我們也有著系統的排版和補償參數以及內部加強工藝，不僅僅保證了孔距之間保持穩定，而且流道清晰，孔徑分明，能夠順利通過定位梢進行校準定位。 |
|
Step 2: 材料選擇 |
|
|
|
目前，優聯智造主要的檢治具材料是UTR3008的咖啡料進行產品制作，這款材料是聯泰旗下自主開發的一款光敏樹脂材料，該材料主打高精度，表面效果好，性能穩定，滿足檢具的室內使用需求。現階段，這款材料只有優聯智造在使用。 |
| Step 3: 指定的生產設備 | |
 |
為了保證檢治具的生產穩定和數據安全，優聯智造已經指定了一臺UTR3008材料設備進行制作檢治具產品。我們除了每周對該設備進行打印調試，而且每次打印前都會對當天樹脂的濃稠度、當天的溫濕度進行記錄、確保因為設備因受外界原因出現影響產品使用等情況。 |
| Step 4: 專業的產品檢測 | |
的產品檢測.jpg) |
的產品檢測2.jpg) |
|
目前，優聯智造已經建立起了一整套關于汽車檢具產品檢測驗收標準。打印完成的產品首先會根據產品數據進行手動測量，其次還會通過三維掃描儀對產品三維抄數，確保打印產品與三維數據進行吻合，并針對檢測的產品出具3D打印、三維掃描的檢測報告，隨同產品一同寄出，確保用戶的正常產品交付。
現階段，我們已經成功完成近20家汽車的檢治具產品交付，未來也將會有更多檢治具廠家會使用3D打印進行檢具制作。生產周期短，小批量定制、精度高、價格實惠等優點滿足越來越多的廠家的產品更新和迭代。相信未來3D打印檢治具將會運用到更多工業設備領域。 |
|
 |
奧德富軟件（上海）有限公司 展位號：W5-T01 |
 |
|
