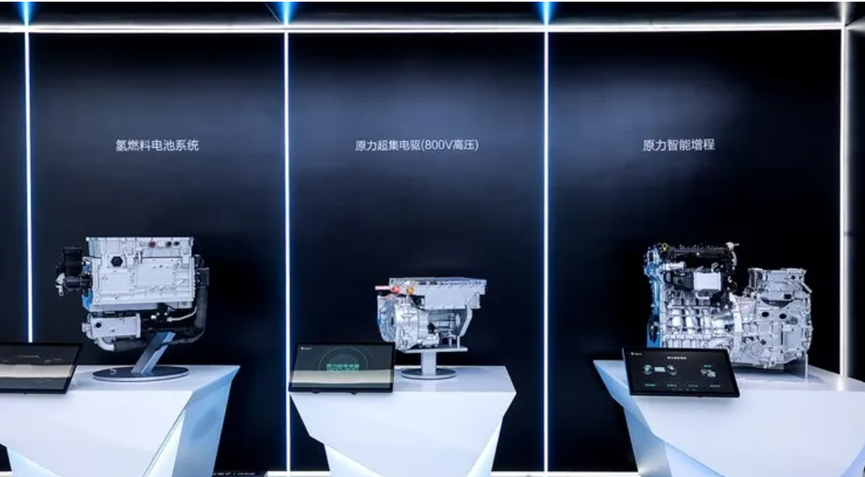

廣州車展長安深藍發布“超級增程技術”，預示主機廠在電機功率大型化、集成化、輕量化方面開始內卷！

新能源汽車取消了傳統燃油發動機+變速箱結構，從而造成更為突出的NVH（噪聲、振動）問題，“對小編沒有寫錯”。隨著電機功率及效率的極致提升，新能源汽車電機、逆變器齒輪轉速將達每分鐘2萬轉（傳統燃油車為6000轉），其產生的噪音隨電機、電驅殼體逐級傳導至車身、形成噪音輻射極其影響消費者體驗，而精確的齒輪機加工藝疊加NVH管理可以非常有效的改善此種情況的發生，時至今日精確且成本可控的齒輪機加技術仍是行業熱議的話題。

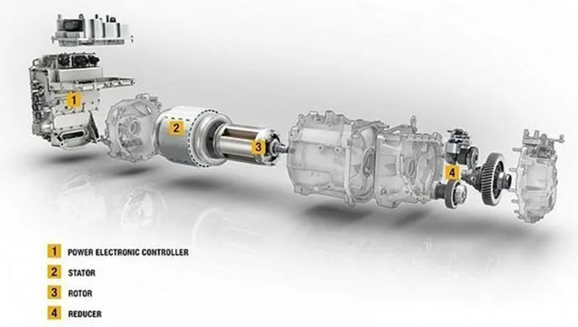

此外，據不完全統計，一臺常規內燃機有高達1400多個零部件；而一臺電驅總成則往往只有100-200個零部件，減少了將近1000多個零件，電驅總成零部件的集成化、大型化（相對單個零部件體積）也是機加行業面臨的新課題。

如比亞迪研發的八合一電驅總成中能量密度的提升對冷卻系統提出了更高的要求（油冷+液冷），因?yàn)榍皇覂?nèi)冷卻液流道設計及輕量化需求，一體壓鑄再加工使得機加的技術及時間成本呈幾何倍數增加，新能源汽車腔體零部件高效加工成為行業難題。

>>AMTS 2024-汽車部件工程展

為更好的推動中國新能源汽車產業的高質量、規?；l(fā)展，AMTS 2024 汽車部件工程展再升級！體系化梳理展示內外飾、底盤、模具、夾具相關設計、成型、機加、清潔、質量控制方案及設備。同時面對新能源汽車零部件種類、設計、材質發生改變，特新增“新能源汽車零部件機加展區”，展示在汽車電動化、智能化、輕量化發展模式下、機加板塊所涌現出的新企業、新技術及產品。展會更通過1對1的高效商務配對活動，為展商與主機廠、Tier one零部件企業、核心零部件加工廠，電機&減速器軸 / 齒 / 電機&電池&減速機&電控殼體的相關核心部門技術人員搭建高效的技術及商務交流平臺。

*汽車部件工程展部分歷屆知名展商

同期舉辦2024新能源汽車零部件制造工程峰會（7月2-3日）

l  新能源電池殼制造關鍵技術

l  新能源汽車電機精密加工解決方案

l  新能源汽車鑄件輕量化設計

l  3D 打印助力汽車行業的數字化制造

l  智能制造中在線高速高精度測量系統的優勢和應用

l  新能源汽車座椅輕量化的發展方向

l  高精度注塑在汽車行業的應用解決方案

l  汽車內外飾 IML 工藝應用場景實例

l  汽車內外飾件復合材料方案

 *歷屆精彩議題

汽車部件工程

相關技術案例/產品

高精度，應對新能源行業嚴苛要求

傳統汽車變速箱的齒輪轉速一般在4000-6000rpm，而高端新能源車齒輪轉速有的超過20000rpm，這對齒輪精度的要求非常高。一旦表面粗糙度或傅立葉等參數無法達標，電動車加速過程中就容易出現鬼頻和嘯叫。目前，大多數國內新能源車品牌對齒輪的精度要求都在5-6級，有的零件甚至?xí)_(dá)到2級。

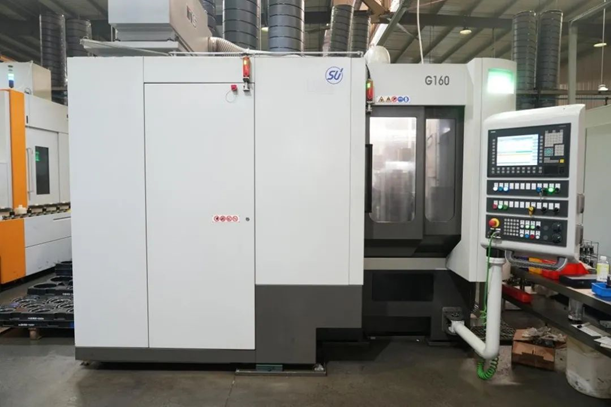

起初，永達也曾嘗試在原有的設備上進行加工，雖然精度也能滿足，但效率卻非常低。而自埃馬克4臺高精密磨齒機G 160 進駐后，情況立刻得到了改善。

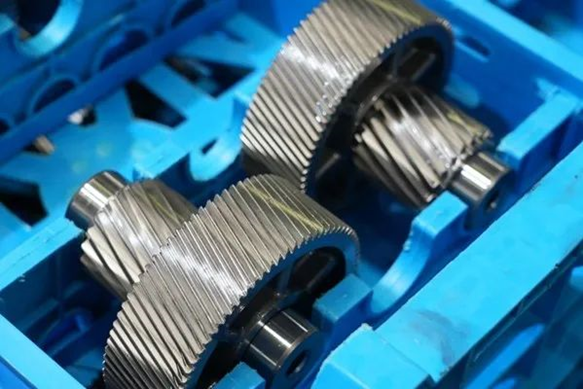

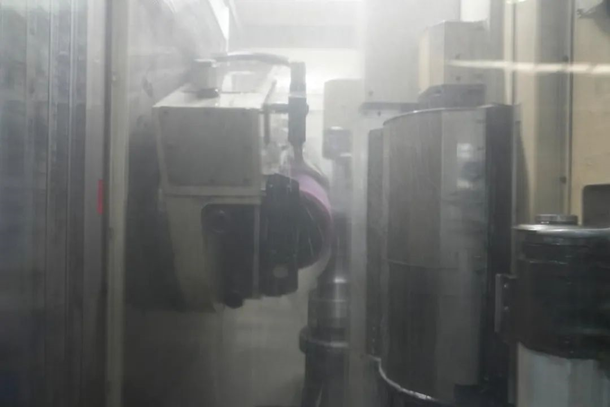

目前，EMAG G 160設備主要用于永達公司新能源車減速機中間軸、中間軸總成和輸入軸三大類齒輪零件的加工。依靠卓越的機床剛性、獨特的三軸結構設計，以及高度的穩定性，G 160可以做到齒輪齒形、齒向形狀誤差在1.5μ以?xún)?nèi)，傅立葉主階次在0.3以?xún)?nèi)，完全能夠滿足永達對齒輪精度的要求。

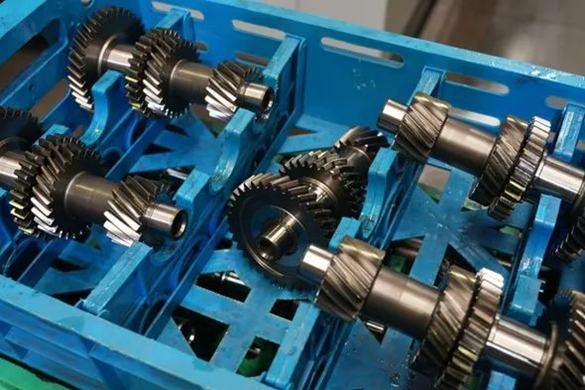

埃馬克G 160主要用于永達公司新能源車減速機中間軸、中間軸總成和輸入軸三大類齒輪零件的加工。

平行雙主軸，打造極致效率

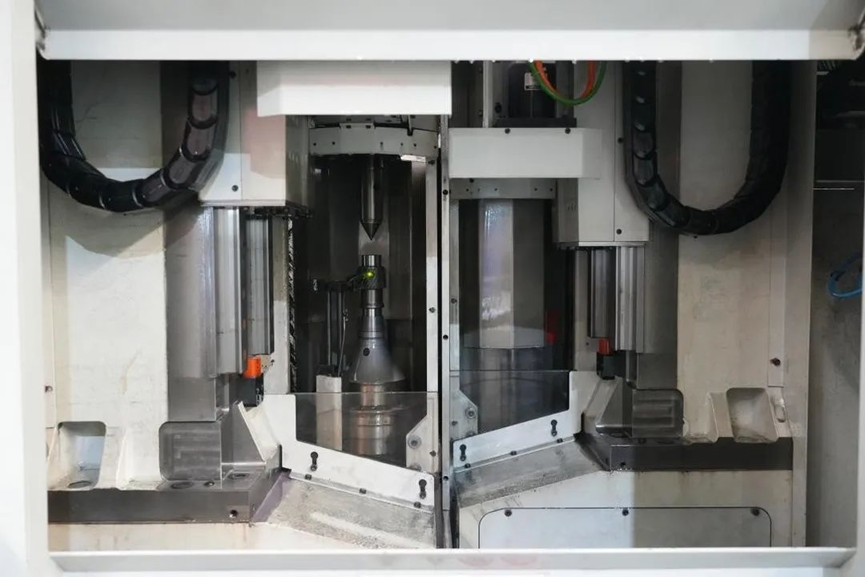

精度難關攻克后，下一步就是提高生產效率了。新能源車市場風云變幻，迭代節奏快速且充滿不確定性，一款車型從試制到量產不僅周期短，而且一旦上市，其批量又很大，這就十分考驗供應商的響應速度和交付能力。G 160 獨特的平行雙主軸結構，則完美地契合了新能源車零件的這一需求點。

G 160有著兩根機床主軸，當一根主軸在加工齒輪時，另一根主軸可以進行上下料，且主軸的切換時間只有1.5秒，相較單主軸機床8-10秒的上下料時間，效率提升顯著。經業主測算，以往一天最多能生產500件齒輪，用了埃馬克設備，基本能夠做到750-800件，綜合效率提升了50%左右，單件產品成本也下降了近20%。”

業主需求

電池殼作為新能源部件之一，通常會采用加工中心的方式來進行加工。

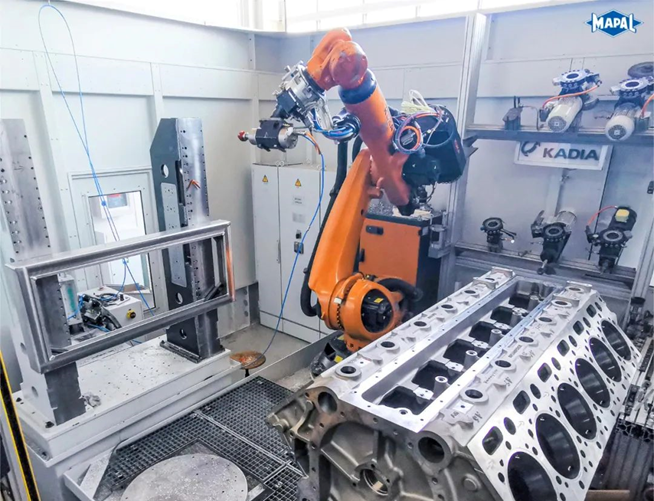

在特定情況下，采用機器人進行加工會比加工中心更加靈活、有效，尤其是在解決飛邊毛刺的問題。

但由機器人操縱銑加工基本上比在加工中心上加工更不穩定。這種情況下，為了確保工業生產的最短周期，我們推薦業主使用 MAPAL 的3刃Flycutter銑削刀具，用于電動汽車上電池托盤的全部加工。

業主要求包括銑削所有結合表面，無銑刀造成的毛刺，這樣處理后的框架就可以用螺栓和蓋子密封。機器人操作比加工中心更有效、更靈活，特別是在表面光潔度要求適中的情況下。

解決方案

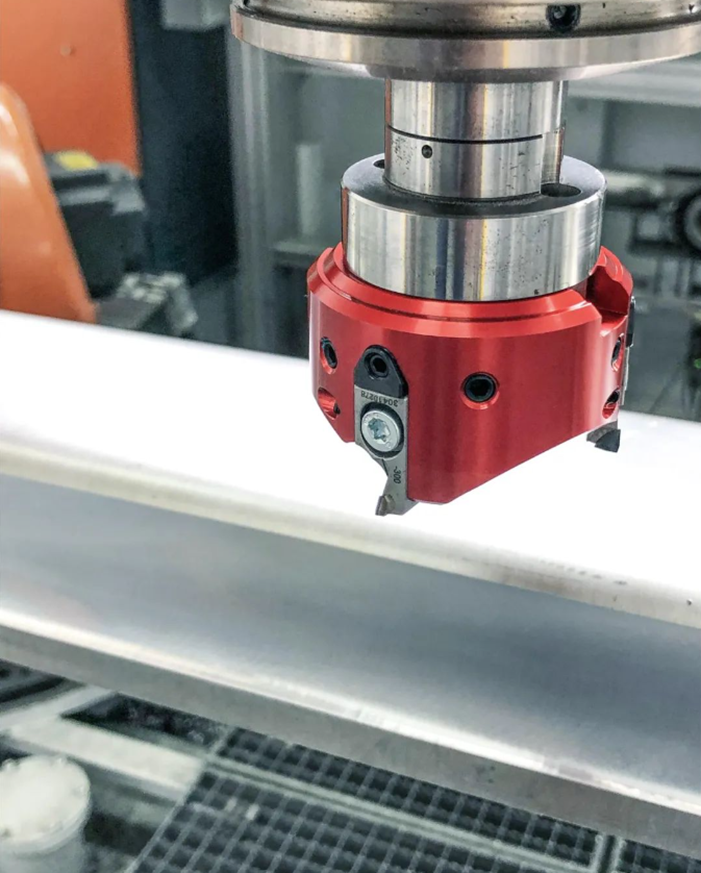

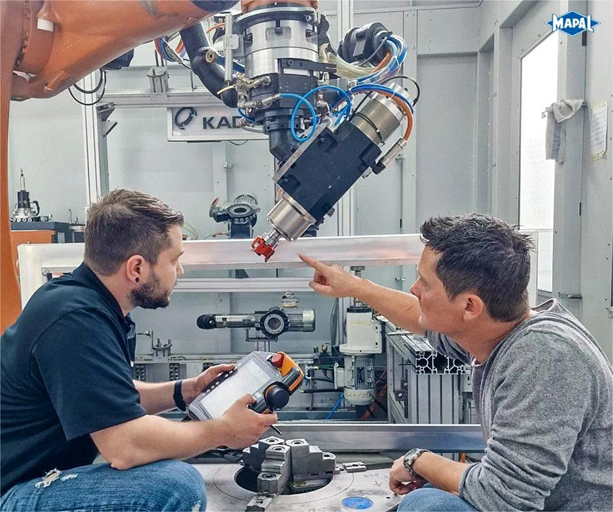

基于 MAPAL AALEN 的研發，3刃 Flycutter  這款銑刀在測試中都證明了它們能勝任該銑削任務，圖為MAPAL 專門為不穩定的機床或者小型主軸設計的BT30主軸。

采用鋁合金刀體確保了銑刀盤特別輕巧。直徑為63mm銑刀盤，包括刀夾、重量?jī)H有220克。精密的楔形調整使µ級的精確調整成為可能。燕尾導向和附加的蝸桿螺釘確保完美的安裝和高精度的重復裝配。特殊的大前角的切削刃幾何形狀意味著由機器人導入零件的抗力很微弱。

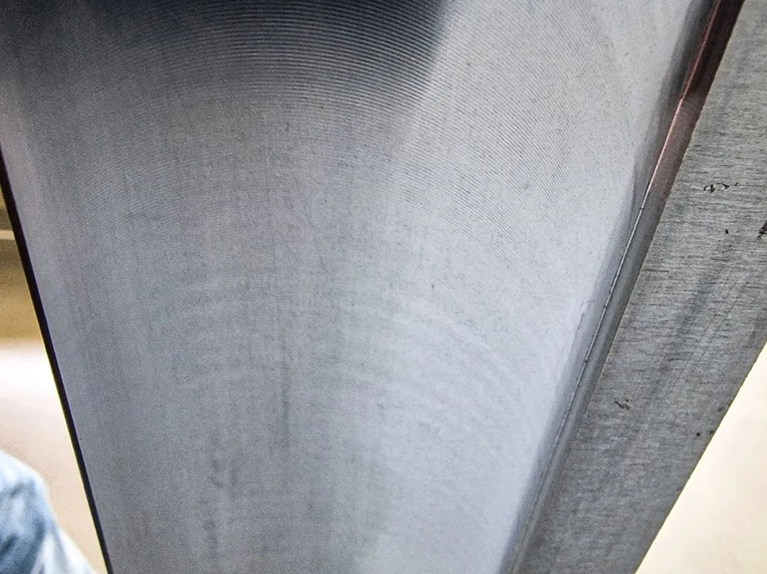

加工電池托盤時，默認表面要求不是很高，但事實上，為了確保主機廠使用的密封膠更加牢固，表面需要一定的粗糙度，波紋度不能太高。在測試中，無任何震紋，加工出的表面都滿足粗糙度要求。

加工參數和夾具

機器人加工的關鍵是刀具、夾具和機器人之間的相互作用。”剛性是機械加工中的一個基本問題。機械臂延伸得越遠，加工就越不穩定。

在這個應用中，MAPAL 設定了主軸轉速為11,000 rpm的進給0.16 m/s，材料余量為0.5mm。面銑刀提供了完美的表面質量，并且業主確定在一個電池托盤的加工中使用三個機器人是批量生產最經濟的解決方案。兩個機器人共同在前方加工，第三個機器人在后方加工，最終一個大電池盤去毛刺大約耗時80秒。
